ETM-3V三相電壓監控繼電器
ETM-3V-230、ETM-3V-400、ETM-3V-400、ETM-3V-400三相電壓監控，依據用戶設定值實現對三相電的欠壓、過壓、不平衡度以及相序故障監控。該模塊具有雙刀雙擲繼電器輸出。產
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
ETM-3V-230、ETM-3V-400、ETM-3V-400、ETM-3V-400三相電壓監控，依據用戶設定值實現對三相電的欠壓、過壓、不平衡度以及相序故障監控。該模塊具有雙刀雙擲繼電器輸出。產品采用20～260V a.c./d.c.供電。電源、輸入和輸出三隔離。
主要技術參數
輸入參數
| ETM-3V-400S | ETM-3V-400SN |
| 輸入信號: 正弦波 輸入信號頻率：48Hz～63Hz 額定電壓（U ）: 3～400V N 最高電壓: 3～600V 監控模式: W（窗口監控） 欠壓設定范圍：-30％～+20％UN 過壓設定范圍：-20％～+30％U N 延時輸出時間設定范圍：0.2s～10s 設定精度: ≤5％F.S. 注: 監控信號為三相三線制，額定電壓U 為400V | 輸入信號頻率：48Hz～63Hz 額定電壓（U ）: 3N～400/230V N 最高電壓: 3N～600/346V 監控模式: W（窗口監控） 欠壓設定范圍：-30％～+20％UN 過壓設定范圍：-20％～+30％U N 延時輸出時間設定范圍：0.2s～10s 設定精度: ≤5％F.S. 注: 監控信號為三相四線制，額定電壓U 為230V |
| ETM-3V-400 | ETM-3V-230 |
| 輸入信號: 正弦波 輸入信號頻率：48Hz～63Hz 額定電壓（U ）: 3（N）～400/230V N 最高電壓: 3（N）～600/346V 監控模式: U（欠壓監控）、US（欠壓＋相序監控） W（窗口監控）、WS（窗口＋相序監控） 欠壓設定范圍：-30％～20％UN 過壓設定范圍：-20％～30％U N 不平衡度設定范圍：5％～25％/OFF 延時輸出時間設定范圍：0～10s 設定精度: ≤5％F.S. 注: 當監控信號為三相四線制時，額定電壓U 為230V N 當監控信號為三相三線制時，額定電壓U 為400V | 輸入信號: 正弦波 輸入信號頻率：48Hz～63Hz 額定電壓（U ）: 3（N）～400/230V N 最高電壓: 3（N）～600/346V 監控模式: U（欠壓監控）、US（欠壓＋相序監控） W（窗口監控）、WS（窗口＋相序監控） 欠壓設定范圍：-30％～20％UN 過壓設定范圍：-20％～30％U N 不平衡度設定范圍：5％～25％/OFF 延時輸出時間設定范圍：0～10s 設定精度: ≤5％F.S. 注: 當監控信號為三相四線制時，額定電壓U 為230V N 當監控信號為三相三線制時，額定電壓U 為400V |
輸出信號:
輸出信號：單刀雙擲繼電器
驅動能力：250V,a.c.,3A或30V,d.c.,3A
傳輸精度(20℃):≤5％F.S.
溫度漂移：(-25℃～60℃): ≤0.1％F.S./℃
響應時間：≤500ms
絕緣強度： 2500V,a.c.;1分鐘（電源、輸入、輸出之間）
絕緣電阻：≥100MΩ;500V,d.c.
?。娫?、輸入、輸出之間與外殼之間）
電源保護： 電源反向保護
儀表結構： 德國菲尼克斯公司ME MAX系列塑殼結構
重量：約150g
電磁兼容性: 符合GB/T 18268（IEC61326-1）
使用環境：
?、?周圍環境中不得有強烈振動、沖擊以及大電流和火花等電磁感應影響，空氣中應不含有對鉻、鎳、銀鍍層起腐蝕作用的介質；
⑵ 連續工作溫度:-25℃～＋60℃；
?、?貯存溫度:-40℃～＋80℃；
⑷ 相對濕度:10％～90％RH。
產品選型一覽表
產品名稱 | 型號 | 監控方式 | 輸入信號 | 供電方式 |
| 三相電壓監控繼電器 | ETM-3V-400S | 窗口 | L-L:0～400V AC | 20～260V AC/DC |
| ETM-3V-400SN | 窗口、帶中性導線N | L-L:0～400V/L-N:0～230V AC | ||
| ETM-3V-400 | 欠電壓、相序、窗口、不對稱 | L-L:0～400V/L-N:0～230V AC | ||
| ETM-3V-230 | 欠電壓、相序、窗口、不對稱 | L-L:0～230V/L-N:0～135V AC |

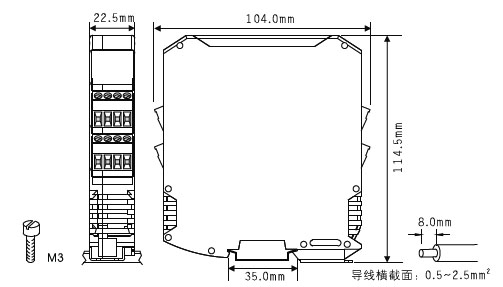

外形尺寸圖
