一.概述
◆UR系列液位變送器
該變送器作為本廠磁性浮子液位計的配套儀表，用抱箍帶將變送器的傳感部分固定在UHZ－50型磁性浮子液位計的主體管外側，使其處于液位計同一磁耦合系統中，利用傳感部分內的干簧管受磁性浮子組件中磁鋼磁場吸合作用，將液面的變化轉換為電阻信號輸出。該信號直接與本廠的智能型數顯儀表配套，實現對液位遠距離檢測和控制。
◆UB系列液位變送器
該變送器和UR變送器不同之處在于UB是將UR的電阻信號經過電子線路（電路模塊）轉換為二線制的4－20mA輸出，該信號直接與DDZ－3型儀表配套使用，實現遠測和控制，也可與本廠智能數顯儀表配套使用。
 |  |

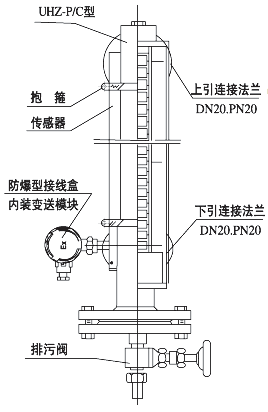

| 變送器與UHZ－50型的結構形式 | UR工作原理圖 |
二.主要技術參數
◆精度：±1.5%(L1000m) ±2.5%(L<1000mm)
◆測量范圍：300-6000mm
◆輸出信號：UR：電阻量變化
UB：二線制4-20mA DC
◆工作溫度：-10℃~+80℃
◆傳輸距離：1000m（導線橫截面≥0.8mm2
◆出線接口螺紋：M20ｘ1.5內螺紋
◆防護等級：IP65
◆防爆等級：DⅡBT4－6 iaⅡCT6

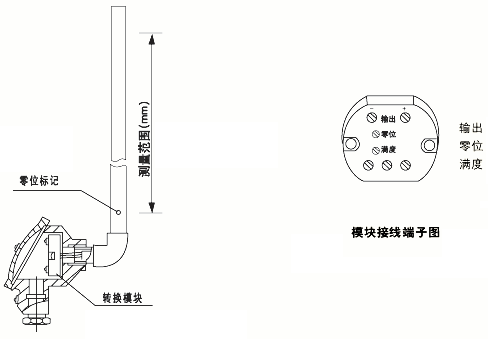

◆外形結構：UR如圖一，UB如圖二
圖一UR外形結構

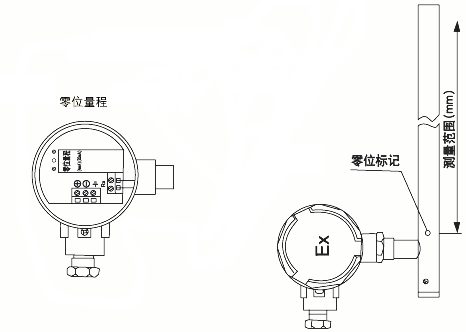

圖二UB外形結構
調試
◆整體調試
因URUB與UHZ－50型磁性浮球液位計出廠時經調校合格后用抱箍帶固定在一起，用戶安裝前可進行整體調試（移動磁性浮子組件，使顯示器顯示位置應與變送器輸出相對應）
◆單獨調試
可將變送器從UHZ－50型液位計上拆下，用磁鋼處于變送器的零位標記處，此時輸出應為4mA，在把磁鋼置于滿度標記此時輸出為20mA，若零位滿度超差，即可調節零位電位器和量程電位器，反復調整直到達到符合技術條件為止，調好后要重新牢固在液位計主體管外側必須注意液位計的下連接法蘭中心線必須對準顯示刻度標尺的零位和變送器輸出零位標記處。
訂貨須知
⒈與UHZ－50/C和UHZ－50/D一起選型訂貨
⒉接線盒式與安裝形式任選但要注明。
