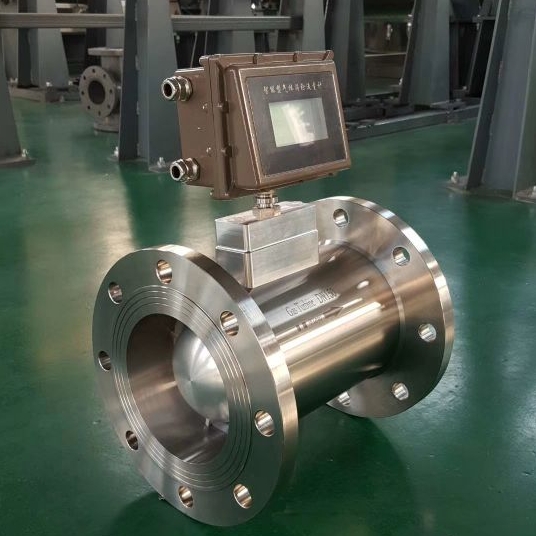

LWQ系列氣體渦輪流量計
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
概述
LWQ系列氣體渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。
該產品經國家防爆產品質檢部門按GB3836.2000《爆炸性氣體環境用電氣設備第1部：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分：本質安全型“i”》標準檢驗合格，防爆標志為ExdⅡBT6（隔爆型）、ExiaⅡCT6（本安型）。適用于含有ⅡA、ⅡB、ⅡC類T1~T6溫度組別爆炸性氣體混合物的0（僅本安型）1、2區危險場所。
適用于天然氣、氮氣、壓縮空氣等中低流速潔凈氣體；不適用液體或高溫蒸汽及濕氣。
產品特點
采用新型傳感器，始動流量低、壓力損失小、抗振與抗脈動流性能好，不易腐蝕、可靠性好、使用壽命長。
采用新型微處理器與高性能的集成芯片，運算精度高，整機功能強大，性能優越。
采用先進的微功耗高新技術，整機功耗低。既能用內電池長期供電運行，又可由外電源供電運行。
按流量頻率信號，可將儀表系數分八段自動進行線性修正，可根據用戶需要提高儀表的計算精度。
采用EEPROM數據存貯技術，具備歷史數據的存貯與查詢功能，三種歷史數據記錄方式可供用戶選擇。
流量計表頭可180°旋轉，安裝使用簡單方便。
高精確度，一般可達±1.5%R、±1.0%R。
重復性好，短期重復性可達0.05%~0.2%，正是由于具有良好的重復性，在貿易結算中是優先選用的流量計。
可檢測被測氣體的溫度、壓力和流量，能進行自動跟蹤補償，并顯示標準狀態下（Pn=101.325Kpa，Tn=293.15K）的氣體流量；可實時查詢溫度、壓力、時間、日期等數據。
工作原理

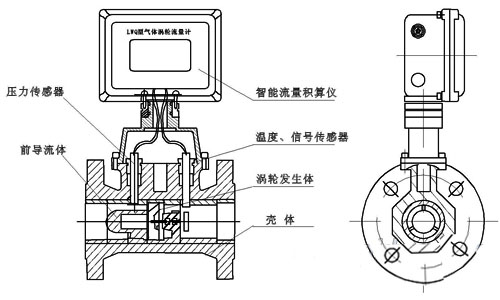

流量計結構
工作原理
當氣體進入流量計時，首先經過獨立機芯的前導流體并加速，在流體的作用下，由于渦輪葉片與流體流向成一定角度，此時渦輪產生轉動力矩，在渦輪克服阻力矩和摩擦力矩后開始轉動。當諸力矩達到平衡時，轉速穩定，渦輪轉動速度與流量呈線性關系，通過旋轉的發信盤上的磁體周期性地改變傳感器磁阻，從而在傳感器兩端感應出與流體體積流量成正比的脈沖信號。該信號經前置放大器放大、整形后和壓力溫度傳感器檢測到的壓力、溫度信號同時輸給流量積算儀進行處理，直接顯示標準體積流量和標準體積總量。

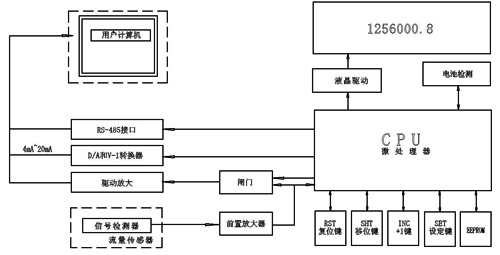

流量積算儀工作原理
流量積算儀有溫度和壓力檢測模擬通道、流量傳感器通道以及微處理單元組成，并配有外輸接口，輸出各種信號。流量計中的微處理器按照氣態方程進行溫壓補償，并自動進行壓縮因子修正，氣態方程如下：
式中：
Qn - 標準狀態下的體積流量（m3/h）
Qg - 未經修正的體積流量（m3/h）
Pg - 流量計壓力檢測點處的表壓（KPa）
Pa - 當?shù)卮髿鈮海↘Pa）
Tg - 介質的絕對溫度（273.15+t）k
t - 被測介質攝氏溫度（℃）
Zn - 標準狀態下的壓縮系數
Zg - 工作狀態下的系數
Tn - 標準狀態下的絕對溫度（293015k）
Pn - 標準大氣壓（101.325Kpa）
注：對于天然氣，稱為超壓縮因子，按中國石油天然氣總公司的標準SY/T6143-4996中的公式進行計算。
圖２
技術參數
1．基本參數：
執行標準 | 封閉式管道中氣體流量的測量—氣體渦輪流量計（GB/T8940-2003） |
儀表口徑及連接方式 | 25、40、50、65、80、100、125、150、200、250、300采用法蘭連接 25、40、50可采用螺紋連接 |
精度等級 | ±1.5%R（±1%R需特制）* |
量程比 | 1:10；1:20；1:30 |
儀表材質 | 表體：304不銹鋼或鑄鋁；葉輪：防腐ABS或優質鋁合金；轉換器：鑄鋁 |
使用條件 | 介質溫度：-20℃～+80℃ 環境溫度：-30℃~+60℃ 相對濕度：5%～90% 大氣壓力：86～106KPa |
工作電源 | A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V~3.0V時均可正常工作。 當電壓低于2.0時出現欠壓指示。 |
整機功耗 | A.外電源：＜1W； B.內電源：平均功耗≤1W，可聯系使用三年以上。 |
輸出信號功能 | 脈沖信號①、4 ~ 20mADC電流信號②、控制信號③ |
通訊輸出功能 | RS485通訊④ |
實時記錄功能⑤ | 起停記錄、日記錄、定時間間隔記錄 |
信號線接口 | 內螺紋M20×1.5或其他 |
防爆等級 | ExdIIBT6或ExdIICT4 |
防護等級 | IP65 |

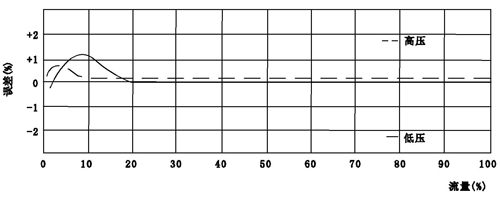

*流量計典型誤差曲線
2.流量范圍及工作壓力
| 公稱通徑 （mm） | 型 號 | 標準量程 （m3/h） | 擴展量程 （m3/h） | 耐壓等級 （MPa） | 安裝方式 | ||
| DN25 | LWQ-25 | S | 2.5-25 | W | 4-40 | 1.6 | 法蘭（螺紋） |
| DN40 | LWQ-40 | S | 5-50 | W | 6-60 | 1.6 | 法蘭（螺紋） |
| DN50 | LWQ-50 | S1 | 6-65 | W1 | 8-100 | 1.6 | 法蘭 |
| S2 | 10-100 | W2 | 10-200 | 1.6 | 法蘭 | ||
| DN65 | LWQ-65 | S | 15-200 | W | 10-200 | 1.6 | 法蘭 |
| DN80 | LWQ-80 | S1 | 13-250 | W | 10-160 | 1.6 | 法蘭 |
| S2 | 20-400 | 法蘭 | |||||
| DN100 | LWQ-100 | S1 | 20-400 | W | 13-250 | 1.6 | 法蘭 |
| S2 | 32-650 | 法蘭 | |||||
| DN125 | LWQ-125 | S | 25-700 | W | 25-800 | 1.6 | 法蘭 |
| DN150 | LWQ-150 | S1 | 32-650 | W1 | 80-1600 | 1.6 | 法蘭 |
| S2 | 50-1000 | ||||||
| DN200 | LWQ-200 | S1 | 80-1600 | W | 50-1000 | 1.6 | 法蘭 |
| S2 | 130-2500 | ||||||
| DN250 | LWQ-250 | S1 | 130-2500 | W | 80-1600 | 1.6 | 法蘭 |
| S2 | 200-4000 | ||||||
| DN300 | LWQ-300 | S | 200-4000 | W1 | 130-2500 | 1.6 | 法蘭 |
| W2 | 320-6500 | ||||||
選型說明
用戶在選型時，應根據管道公稱壓力、介質最高壓力、介質溫度、介質組分情況、流量范圍及信號輸出要求合理選擇流量計的型號規格。
為使流量計的使用性能最佳，流量計的使用流量范圍應在（20%～80%）Qmax范圍內比較合適。
流量計出廠時的信號輸出方式：工況脈沖信號輸出（三線制）、標準流量信號（IC卡）輸出或RS-485通訊輸出。若要求有其它輸出功能，請在訂貨時說明。
型號 | 說明 | ||||||||
| LWQ— | □ | —□ | □ | /□ | /□ | /□ | /□ | /□ | |
| 儀表 類型 | N | 傳感器型：+12V或24V供電，輸出三線制脈沖信號 | |||||||
| A | 變送器型：+24V供電，輸出二線制4～20mA | ||||||||
| B | 智能型：鋰電池供電，現場顯示無信號輸出 | ||||||||
| C | 智能型：+24V供電，現場顯示并輸出二線制4～20mA | ||||||||
| D1 | 全智能型：溫壓補償一體化，現場顯示并遠傳信號(方形轉換器) | ||||||||
| D2 | 全智能型：溫壓補償一體化，現場顯示并遠傳信號(圓形轉換器) | ||||||||
| 公稱通徑及 量程范圍 | 25 | DN 25mm | |||||||
| 40 | DN 40 mm | ||||||||
| 50 | DN 50 mm | ||||||||
| 65 | DN 65 mm | ||||||||
80 | DN 80 mm | ||||||||
100 | DN 100 mm | ||||||||
125 | DN 125 mm | ||||||||
150 | DN 150 mm | ||||||||
200 | DN 200 mm | ||||||||
250 | DN 250 mm | ||||||||
| 300 | DN 300 mm | ||||||||
| 量程范圍 | W(x) | 擴展量程范圍，請參照Px頁表2選擇 | |||||||
S(x) | 標準量程范圍，請參照Px頁表2選擇 | ||||||||
| 表體材質 | S | 不銹鋼 | |||||||
| L | 鋁合金 | ||||||||
| 機芯材質 | S | 防腐ABS | |||||||
| L | 鋁合金 | ||||||||
| 防爆等級 | N | 無特殊結構 | |||||||
| E1 | 氧氣專用 | ||||||||
| E2 | |||||||||
| 耐壓等級 | N | ||||||||
| H(x) | |||||||||
| 精度等級 | N | ||||||||
| G(x) | |||||||||
