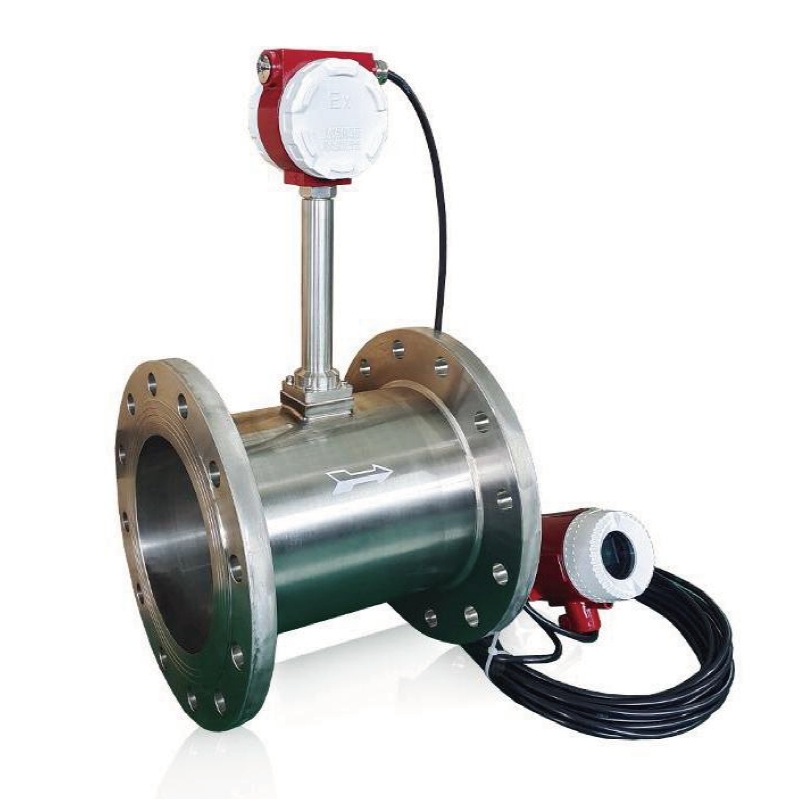

LUGB/E管道式渦街流量計

LUGB/E型渦街流量計是根據卡門（Karman）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中。

電話：021-69028098
傳真：021-69028066
郵箱：shkhyb@163.com

Description

概述
　　LUGB/E型渦街流量計是根據卡門（Karman）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中。
　　該儀表采用先進的差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗震性差、小信號數據紊亂等問題，并采用了獨特的傳感器封裝技術和防護措施，保證了產品的可靠性。產品有基本型和復合型兩種形式，基本型測量單一流量信號；復合型可同時實現溫度、壓力、流量的測量。每種形式都有整體、分體結構，以適應不同的安裝環境。
應用領域：
　　適用于液體、蒸汽以及壓縮空氣、煤制氣等中高流速介質的流量測量，不可用于高粘度液體流量測量，管道有明顯振動慎用。
產品特點
　　無可動部件，長期穩定，結構簡單便于安裝和維護
　　傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量成線性，零點無漂移，性能十分穩定，結構形式多樣，有管道式、插入式流量傳感器形式
　　精確度較高，通常液體的測量精度為±1.0%;氣體的測量精度為±1.5%
　　測量量程范圍寬，在雷諾數為2×104~7×106范圍內,可達1:20
　　壓損小(約為孔板流量計的1/4~1/2),屬于節能流量儀表
　　安裝方式靈活,根據現場工藝管道不同,可水平,垂直和不同角度傾斜安裝
　　采用消擾電路和抗振動傳感頭,具有一定抗環境振動性能
　　采用超低功耗單片微機技術,1節3V10AH鋰電池可使用5年以上
　　由軟件對儀表系數非線性進行修正,提高測量精度
　　用EEPROM對累積流量進行掉電保護,保護時間大于10年
適用場合
　　本儀表可廣泛用于大、中、小型各種管道給排水、工業循環、污水處理，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。
技術參數
　1、基本參數

執行標準	渦街流量傳感器（JB/T9249-1999）
儀表口徑（mm）	15、20、25、32、40、50、65、80、100、125、150、200、250、300
公稱壓力（MPa）	1.6MPa、2.5MPa、4.0MPa（其它可訂制）
精度等級	液體：±1% 氣體或蒸汽：±1.5%、±1%
量程比	1:10；1:15；1:20
傳感器材質	304不銹鋼、316（L）不銹鋼等
使用條件	介質溫度：-40℃~+250℃、-40℃~+350℃ 環境溫度：-20℃~+60℃ 相對濕度：5%～90% 大氣壓力：86KPa~106KPa
信號輸出功能	脈沖信號、4 ~ 20mA信號
通訊輸出功能	RS485通訊輸出、HART協議等
工作電源	A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V~3.0V時均可正常工作。
信號線接口	基本型：霍斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5
防爆等級	ExdIICT5或 ExdIIBT6
防護等級	IP65或更高（可訂制）

　2、流量范圍：一般液體和氣體適用流量范圍見表2
　　（表2）

儀表口徑 (mm)	液體測量范圍(m3/h)	氣體測量范圍(m3/h)	連接方式	耐壓等級（MPa）
DN15	1.2-6.2	5-25	法蘭夾持/法蘭連接	2.5/1.6
DN20	1.5-10	8-50	法蘭夾持/法蘭連接	2.5/1.6
DN25	1.6-16	10-70	法蘭夾持/法蘭連接	2.5/1.6
DN32	1.9-19	15-150	法蘭夾持/法蘭連接	2.5/1.6
DN40	2.5-26	22-220	法蘭夾持/法蘭連接	2.5/1.6
DN50	3.5-38	36-320	法蘭夾持/法蘭連接	2.5/1.6
DN65	6.2-65	50-480	法蘭夾持/法蘭連接	2.5/1.6
DN80	10-100	70-640	法蘭夾持/法蘭連接	2.5/1.6
DN100	15-150	130-1100	法蘭夾持/法蘭連接	2.5/1.6
DN125	25-250	200-1700	法蘭夾持/法蘭連接	2.5/1.6
DN150	36-380	280-2240	法蘭夾持/法蘭連接	2.5/1.6
DN200	62-650	580-4960	法蘭夾持/法蘭連接	2.5/1.6
DN250	140-1400	970-8000	法蘭夾持/法蘭連接	2.5/1.6
DN300	200-2000	1380-11000	法蘭夾持/法蘭連接	2.5/1.6

　A已知標準狀態下的體積流量換算成工況下的體積流量
　　一般氣體的計量單位常用標準狀態體積計量單位，即標準立方米/小時（Nm3/h），簡稱“標方”。按以下公式先將標準狀態體積流量換算成工況狀態體積流量，即立方米/小時（m3/h）然后再與（表2）適用流量范圍進行比較。
　B對于飽和蒸汽，可按（表3）所給質量流量的范圍對照選取。
　C對于過熱蒸汽，則應先對照過熱蒸汽表（表4）查出其相應溫度及壓力(取絕對壓力：表壓+1)下的密度值，然后根據給定的質量流量通過下式計算出對應的體積流量，再與（表2）相應口徑氣體流量對照選型。
　D壓力損失的計算
　　計算壓力損失是否對工藝管線有影響，由下式計算：
　　DP=1.2r × V2(Pa)
　　式中：DP：壓力損失(Pa)
　　　　　r ：介質密度
　　　　　V：管內平均流速(m/s)
　　E被測介質為液體時，為防止氣化和氣蝕，應使傳感器的液體壓力符合下式要求：
　　P≥2.6DP + 1.25P1（Pa絕對壓力）
　　式中：DP：壓力損失值（Pa）
　　　　　P1 ：流體的蒸汽壓（Pa絕對壓力）
儀表選型

型號								說明
LUGB壓電式—	□	□	□	□	□	□	□
LUGE電容式—	□	□	□	□	□	□	□
連接方式	1							法蘭連接
連接方式	2							法蘭夾裝
測量介質		1						氣體
		2						液體
		3						蒸汽
公稱通徑			00					15mm
			01					20mm
			02					25mm
			03					32mm
			04					40mm
			05					50mm
			06					65mm
			08					80mm
			10					100mm
			12					125mm
			15					150mm
			20					200mm
			25					250mm
			30					300mm
結構形式				Z				一體式儀表
結構形式				F				分體式儀表
轉換器類型					N			傳感器型：+12V或24V供電，輸出三線制脈沖信號
					A			變送器型：+24V供電，輸出二線制4～20mA
					B			智能型：鋰電池供電，現場顯示無信號輸出
					C			智能型：+24V供電，現場顯示并輸出二線制4～20mA
					C1			智能型：+24V供電，現場顯示并帶有RS485通訊輸出
					C2			智能型：+24V供電，現場顯示并帶有HART通訊協議
					D1			智能溫度補償一體化：適合飽和蒸汽
					D2			智能溫度補償一體化：適合過熱蒸汽和一般氣體
防爆等級						N		標準型，不防爆
防爆等級						E		隔爆型，ExdIICT5或ExdIIBT6
耐壓等級							N	常規
耐壓等級							H(x)	高壓（協商訂貨）

表3 飽和蒸汽的流量范圍（單位：kg/h）
表三-1

絕對壓力MPa		0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1	1.1	1.2	1.3
飽和溫度℃		120	133	144	152	159	165	170	175	180	184	189	192
蒸汽密度kg/m3		1.13	1.65	2.16	2.67	3.17	3.67	4.16	4.65	5.15	5.64	6.13	6.61
DN15	Qmin	6	8	11	13	16	18	21	23	26	28	31	33
DN15	Qmax	28	41	54	67	79	92	104	116	129	141	153	165
DN20	Qmin	9	13	17	21	25	29	33	37	41	45	49	53
DN20	Qmax	57	83	108	134	159	184	208	233	258	282	307	331
DN25	Qmin	11	17	22	27	32	37	42	47	52	56	61	66
DN25	Qmax	79	116	151	187	222	257	291	326	361	395	429	463
DN32	Qmin	17	25	32	40	48	55	62	70	77	85	92	99
DN32	Qmax	170	248	324	401	476	551	624	698	773	846	920	992
DN40	Qmin	25	36	48	59	70	81	92	102	113	124	135	145
DN40	Qmax	249	363	475	587	697	807	915	1023	1133	1241	1349	1454
DN50	Qmin	41	59	78	96	114	132	150	167	185	203	221	238
DN50	Qmax	362	528	691	854	1014	1174	1331	1488	1648	1805	1962	2115
DN65	Qmin	57	83	108	134	159	184	208	233	258	282	307	331
DN65	Qmax	542	792	1037	1282	1522	1762	1997	2232	2472	2707	2942	3173
DN80	Qmin	79	116	151	187	222	257	291	326	361	395	429	463
DN80	Qmax	723	1056	1382	1709	2029	2349	2662	2976	3296	3610	3923	4230
DN100	Qmin	147	215	281	347	412	477	541	605	670	733	797	859
DN100	Qmax	1243	1815	2376	2937	3487	4037	4576	5115	5665	6204	6743	7271
DN125	Qmin	226	330	432	534	634	734	832	930	1030	1128	1226	1322
DN125	Qmax	1921	2805	3672	4539	5389	6239	7072	7905	8755	9588	10421	11237
DN150	Qmin	316	462	605	748	888	1028	1165	1302	1442	1579	1716	1851
DN150	Qmax	2543	3713	4860	6008	7133	8258	9360	10463	11588	12690	13793	14873
DN200	Qmin	655	957	1253	1549	1839	2129	2413	2697	2987	3271	3555	3834
DN200	Qmax	5605	8184	10714	13243	15723	18203	20634	23064	25544	27974	30405	32786
DN250	Qmin	1096	1601	2095	2590	3075	3560	4035	4511	4996	5471	5946	6412
DN250	Qmax	9040	13200	17280	21360	25360	29360	33280	37200	41200	45120	49040	52880
DN300	Qmin	1559	2277	2981	3685	4375	5065	5741	6417	7107	7783	8459	9122
DN300	Qmax	12430	18150	23760	29370	34870	40370	45760	51150	56650	62040	67430	72710

表三-2

絕對壓力MPa		1.4	1.5	1.6	1.7	1.8	1.9	2	2.1	2.2	2.3	2.4	2.5
飽和溫度℃		195	198	201	204	207	209.8	212	214.8	217.2	219.5	221.8	223.9
蒸汽密度kg/m3		7.10	7.59	8.08	8.57	9.06	9.55	10.04	10.54	11.03	11.52	12.02	12.51
DN15	Qmin	36	38	40	43	45	48	50	53	55	58	60	63
DN15	Qmax	178	190	202	214	227	239	250	263	275	288	300	313
DN20	Qmin	57	61	65	69	72	76	80	84	88	92	96	100
DN20	Qmax	355	380	404	429	453	478	500	525	550	575	600	625
DN25	Qmin	71	76	81	86	91	96	100	105	110	115	120	125
DN25	Qmax	497	531	566	600	634	669	700	735	770	805	840	875
DN32	Qmin	107	114	121	129	136	143	150	158	165	173	180	188
DN32	Qmax	1065	1139	1212	1286	1359	1433	1500	1575	1650	1725	1800	1875
DN40	Qmin	156	167	178	189	199	210	220	231	242	253	264	275
DN40	Qmax	1562	1670	1778	1885	1993	2101	2200	2310	2420	2530	2640	2750
DN50	Qmin	256	273	291	309	326	344	360	378	396	414	432	450
DN50	Qmax	2272	2429	2586	2742	2899	3056	3200	3360	3520	3680	3840	4000
DN65	Qmin	355	380	404	429	453	478	500	525	550	575	600	625
DN65	Qmax	3408	3643	3878	4114	4349	4584	4800	5040	5280	5520	5760	6000
DN80	Qmin	497	531	566	600	634	669	700	735	770	805	840	875
DN80	Qmax	4544	4858	5171	5485	5798	6112	6400	6720	7040	7360	7680	8000
DN100	Qmin	923	987	1050	1114	1178	1242	1300	1365	1430	1495	1560	1625
DN100	Qmax	7810	8349	8888	9427	9966	10505	11000	11550	12100	12650	13200	13750
DN125	Qmin	1420	1518	1616	1714	1812	1910	2000	2100	2200	2300	2400	2500
DN125	Qmax	12070	12903	13736	14569	15402	16235	17000	17850	18700	19550	20400	21250
DN150	Qmin	1988	2125	2262	2400	2537	2674	2800	2940	3080	3220	3360	3500
DN150	Qmax	15975	17078	18180	19283	20385	21488	22500	23625	24750	25875	27000	28125
DN200	Qmin	4118	4402	4686	4971	5225	5539	5800	6090	6380	6670	6960	7250
DN200	Qmax	35216	37646	40077	42507	44938	47368	49600	52080	54560	57040	59520	62000
DN250	Qmin	6887	7362	7838	8313	8788	9264	9700	10185	10670	11155	11640	12125
DN250	Qmax	56800	60720	64640	68560	72480	76400	80000	84000	88000	92000	96000	100000
DN300	Qmin	9798	10474	11150	11827	12503	13179	13800	14490	15180	15870	16560	17250
DN300	Qmax	78100	83490	88880	94270	99660	105050	110000	115500	121000	126500	132000	137500

LUGB/E管道式渦街流量計常用規格型號
渦街流量計 LUGB-23005-30YD 口徑：DN50 脈沖信號無顯示供電電源:24VDC 主體材質：1Cr18NiTi
渦街流量計 LUGB-1301040Y3041N 介質：壓縮空氣壓力：0.8MPa DN100 主體304不銹鋼材質不帶顯示輸出4~20mA 配套法蘭
渦街流量計 LUGB-1302540Y3041N 介質：壓縮空氣壓力：0.8MPa DN250 主體304不銹鋼材質不帶顯示輸出4~20mA 配套法蘭
渦街流量計 LUGB-23050 DN500 輸出：4~20mA 介質：氣體（溫度≤60℃）不銹鋼材質含配對法蘭帶顯示
渦街流量計 LUGB-22020-41YD1 DN200 最大流量10t/h 最大壓力0.6MPa 溫度350℃ 輸出4~20Ma
渦街流量計 LUGB-14010-21YC1NT DN100 法蘭連接（含配對法蘭）介質：飽和蒸汽壓力：0.5~1MPa
流量：1~3T/h 無輸出溫度補償雙排顯示數顯智能表頭不銹鋼材質 24VDC
渦街流量計 LUGB-24010-21YC1N 口徑DN100 介質：飽和蒸汽壓力：0.5~1MPa 流量1~3T/h 脈沖輸出法蘭式（含配對法蘭）不銹鋼材質 24VDC
渦街流量計 LUGB23005-4 DN50 輸出：4~20mA
渦街流量計 LUGB-32-030-41Y-C1N
