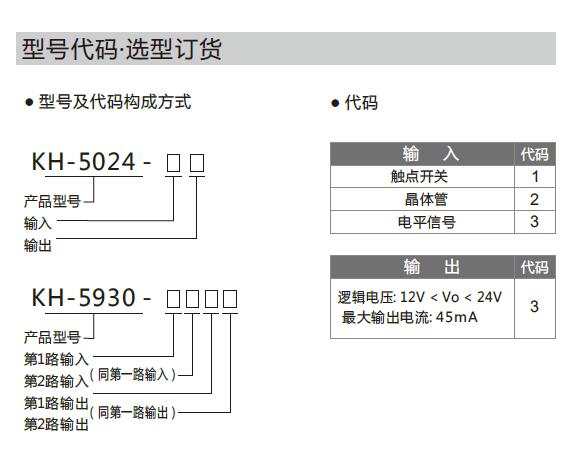

Description
概述 . 主要技術規格

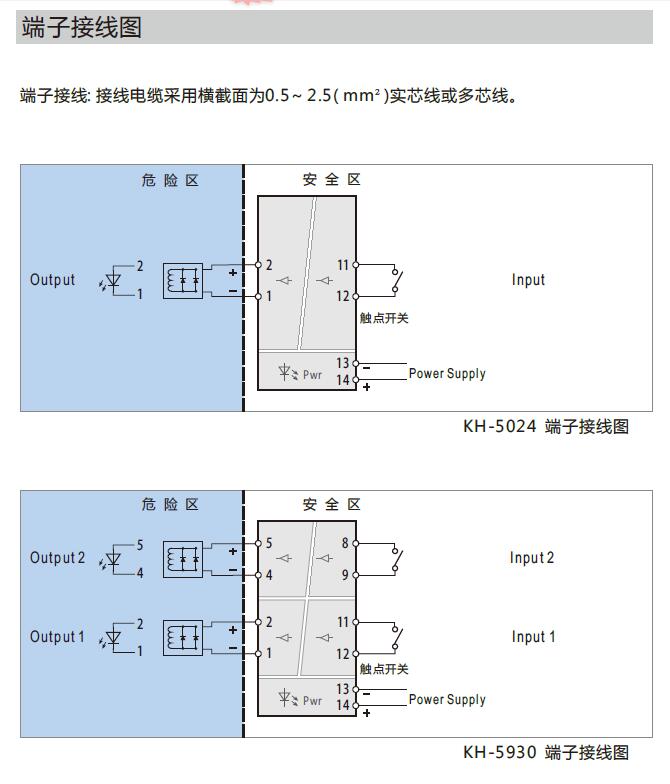

將安全區的電源通過開關接點 (或晶體管、邏輯電平信號) 方式來控制危險區的現場設備，輸出隔離的邏輯電壓信號。適合用于驅動電磁閥、報警器等本安設備以及其它沒有能量儲存的簡單設備。
● 供電電源
供電電壓范圍：15～30VDC
額定供電電壓：24VDC
電流消耗(24VDC供電, 45mA輸出)：單通道 < 75mA 雙通道 < 110mA
● 從安全區輸入
輸入類型: 適合觸點開關、晶體管或邏輯電平信號
A. 選擇觸點開關：輸入開關閉合 ≤5V
輸入開關打開 15~30V
輸入電流 ≤3mA / 24V
開關延時≤2ms
B. 選擇晶體管：電氣容量 30VDC,100mA
電平信號：高電平≥ 4.5V / 低電平 ≤1V
輸入特性: 輸入開關閉合或晶體管導通, 向危險區設備供電。
輸入開關斷開或晶體管不導通, 不向危險區設備供電。
● 向危險區輸出
輸出信號：邏輯電壓信號
輸出等效電路（圖一）：
輸出特性曲線（圖二）：
最小輸出電壓45mA時,12V
最大輸出電壓24V
最大輸出電流45mA
● 綜合通用參數
標準精度：±0.1%
溫度漂移：±0.015% / ℃
響應時間：< 10ms
隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC
機殼材質阻燃：ABS
外形尺寸：16×116×110(mm)
工作環境溫度： -20～＋60℃）
適用于連接的現場設備及所處危險區域： 閥門定位器，電氣
轉換器等本安設備。0區、1區、2區；IIA、IIB、IIC 危險區。
● 安全防爆認證參數
防爆等級標志： [Exia Ga]IIC
Um = 250VAC/DC Uo =25VDC Io = 140mA
Po = 0.88W Lo =1.32 mH Co = 0.11μF
