Description
概述 . 主要技術規格
·適用于現場危險區域的熱電阻信號輸入，經過隔離, 轉換為標準直流信號, 輸出到安全區的控制系統或其它儀表。
·是智能型的可以通過PC機和控制軟件編程設定輸入的類型和量程范圍。并可對輸出信號的零點和滿度進行校驗。
·單通道, 一路輸入, 一路輸出。采用獨立的直流電源供電, 供電電源-輸入-輸出之間隔離。
· 可以與單元組合儀表及 DCS、PLC 等系統配套使用, 廣泛用于工業生產過程的各種溫度檢測和控制系統。
● 供電電源
供電電壓范圍：15～30VDC
額定供電電壓：24VDC
電流消耗（24VDC供電時）：<30mA
● 從危險區輸入
( 可以通過PC機及軟件編程設定)
熱電偶：K;E;S;B;R;T;N;W;J 等
可選毫伏信號輸入：±80mV
最小毫伏量程：5mV
● 向安全區輸出
輸出電流：4～20mA； 其它指定電流
輸出電壓：1～5V；其它指定電壓
負載電阻：4~20mA 輸出時, ≤380Ω(出廠默認，可指定負載)
1- 5V輸出時， ≥100KΩ
● 綜合通用參數
標準精度：±0.1%(參見熱電偶量程及測量誤差表)
冷端補償精度：±1℃ (補償范圍 -40~85℃)
(冷端補嘗電阻已安裝在該隔離安全柵內部)
溫度漂移：基本誤差 /10℃
響應時間：< 0. 4s
隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC
機殼材質：阻燃ABS
外形尺寸：16×116×110(mm)
工作環境溫度： -40～85℃
適用于連接的現場設備及所處危險區域： 熱電偶溫度
傳感器。0區、1區、2區；IIA、IIB、IIC 危險區

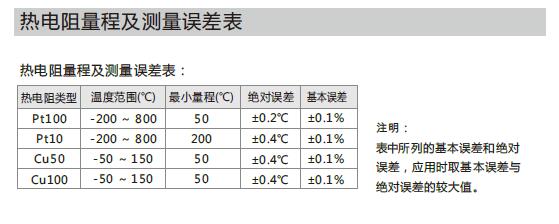

溫度量程范圍: 根據連接的傳感器類型 (參見量程表)
● 安全防爆認證參數
防爆等級標志： [Exia Ga]IIC
安全認證參數：
Um = 250VAC/DC Uo = 10.5VDC Io =10mA
Po = 26.3W Lo = 100mH Co =1.7μF
