虹潤NHR-M23系列配電器
單通道、雙通道。直流電流輸入。模擬量輸出。24V配電輸出。輸入/輸出/電源磁隔離。傳輸精度(20℃)：0.15%FS。響應時間短，厚度薄，功耗低。插拔式端子，便于安裝、維護。標準的35mmDIN導軌
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
 |
 輸入/輸出/電源磁隔離。 傳輸精度(20℃)：0.15%FS。 響應時間短，厚度薄，功耗低。 插拔式端子，便于安裝、維護。 標準的35mmDIN導軌卡式安裝。 |
24V配電輸出。概述
給二、三線制變送器提供隔離的電源電壓，將變送器產生的直流電流信號經過隔離傳送，轉換成所需的信號給其它儀表。可以與單元組合儀表及DCS、PLC等系統配套使用，給予現場儀表信號隔離、信號轉換、信號分配、信號處理等，從而提高工業生產過程自動控制系統的抗干擾能力，保證系統的穩定性和可靠性。本產品品種分為一進一出、一進二出、二進二出，且輸入、輸出磁隔離。

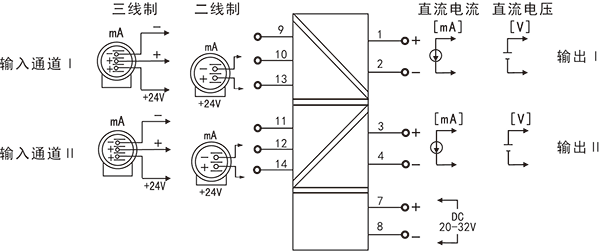

接線圖
 |

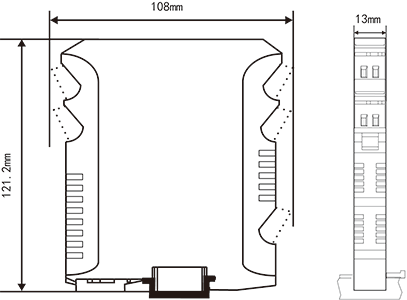

結構外型圖
|
技術參數
| 輸入 | |
| 輸入信號 | 4-20mA，0-20mA |
| 輸入阻抗 | 電流阻抗≤50Ω |
| 最大輸入電流 | ≤30mA |
| 配電電壓/最大電流 | 19～25 V/≤30mA |
| 輸出 | |
| 輸出信號 | 4-20mA，0-20mA，0-5V，1-5V，0-10V |
| 輸出負載 | 4-20mA，0-20mA負載電阻RL≤400Ω |
| 0-5V、1-5V 負載電阻RL≥250KΩ，0-10V 負載電阻RL≥500KΩ | |
| 電源 | |
| 電源 | DC20-32V |
| 功耗 | 單路輸出功耗：≤1.5W；雙路輸出功耗：≤2.6W |
| 其它參數 | |
| 絕緣電阻 (輸入/輸出/電源之間) | ≥100MΩ（500VDC時） |
| 絕緣強度 (輸入/輸出/電源之間) | 2000Vrms (1 min，無火花) |
| 工作溫度 | -10～50℃(無凝露、無結冰) |
| 相對濕度 | 25%～85%RH |
| 保存溫度 | -10～60℃(無凝露、無結冰) |
| 溫度漂移 | 0.0075%FS/℃ |
| 安裝方式 | 35mmDIN導軌安裝 |
| 安裝尺寸 | 13*108*121.2mm(寬*高*深) |
| 傳輸精度（20℃） | 0.15%FS |
| 響應時間 | ≤2ms |
| 重量 | 約130克 |
| 電磁兼容性 | 符合GB/T18268工業設備應用要求（IEC 61326-1） |
| 適用現場設備 | 二線制、三線制變送器，直流電流源 |
儀表選型
| 7 | 8 | 9 | 10 | 11 | |||||||||||
| M2系列配電器 NHR-M23 | - | □ | / | □ | - | □ | / | □ | - | □ | |||||
| 位 | 規格 | 注釋 | | |
/ | | | | ↓ □ | | | | | | | | ↓ □ | / | | | | | | | | ↓ □ | | | | | | | | | | | | | | | | | | | | ↓ D | ||||||
| 7/8 | <輸入> | ||||||||||||||
| 通道I/通道II(從列表中選擇代碼) | |||||||||||||||
| 代碼 | 類型 | ||||||||||||||
| 25 | 0-20mA | ||||||||||||||
| 27 | 4-20mA | ||||||||||||||
| X | 通道II無輸入時選擇 | ||||||||||||||
| 9/10 | <輸出> | ||||||||||||||
| 通道I/通道II(從列表中選擇代碼) | |||||||||||||||
| 代碼 | 類型 | ||||||||||||||
| X | 無輸出 | ||||||||||||||
| 0 | 4-20mA | ||||||||||||||
| 1 | 1-5V | ||||||||||||||
| 3 | 0-5V | ||||||||||||||
| 4 | 0-20mA | ||||||||||||||
| 5 | 0-10V | ||||||||||||||
| 11 | <電源> | ||||||||||||||
| DC20-32V | |||||||||||||||
備注:
輸入信號類型只能轉換成同比例的輸出信號類型。例：當輸入選擇4-20mA時，輸出類型只能選擇4-20mA或1-5V
電流輸出與電壓輸出之間是不可切換的，需通過更改硬件完成，訂貨時請注明清楚；
型號舉例：NHR-M23-27/X-0/X-D
配電器一進一出，輸入信號為：4-20mA，輸出信號為：4-20mA，供電電源為DC20-32V。
