SBW系列溫度變送器及帶溫變器的熱電偶、熱電阻
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
概述
SBW系列帶溫度變送器的熱電偶、熱電阻是DDZ-S系列儀表中的現場安裝式溫度變送單元。它集熱電偶或熱電阻同變送器為一體，直接測量各種工業過程中-200～1600℃范圍內的液體、蒸汽和氣體介質的溫度，將溫度轉變成與熱電偶、熱電阻電信號成正比的4～20mA統一輸出信號，送顯示、記錄調節儀表或計算機。作為新一代的溫度變送器，它可廣泛用于冶金、石油、化工、電力、輕工、紡織、食品、國防及科研等各部門。
● 變送器部件是小型化的，可安裝于熱電偶、熱電阻的接線盒內，成為一體化溫度變送器。
●
作為一體化溫度變送器在工業現場直接輸出4～20mA信號，這樣既省去昂貴的補償導線，又提高了信號長距離傳送過程中的抗干擾能力。
●
變送器部件精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠。而且由于采用硅橡膠密封結構，變送器耐震、耐濕，適宜于惡劣環境中使用。
● 具有線性化校正功能，熱電偶溫度變送器冷端溫度自動補償功能。
●
應用面廣、既可與熱電偶、熱電阻形成一體化現場安裝結構，也可作為功能模塊安裝在檢測設備中。
主要技術指標
傳感器
名 稱 | 分度號 | 允差等級 | 測量范圍 | 允許偏差 |
鉑銠30-鉑銠6 | B | 2 | 600～1700 | ±0.0025|t| |
3 | 600～800 | ±4 | ||
800～1700 | ±0.005|t| | |||
鉑銠10-鉑 | S | 2 | 0～600 | ±1.5 |
600～1600 | ±0.0025|t| | |||
鉑銠13-鉑 | R | 2 | 0～600 | ±1.5 |
600～1600 | ±0.0075|t| | |||
鎳鉻硅-鎳硅鎂 | N | 2 | -40～330 | ±2.5 |
333～1200 | ±0.0075|t| | |||
鎳鉻-鎳硅 | K | 2 | -40～333 | ±2.5 |
333～1200 | ±0.0075|t| | |||
鎳鉻-銅鎳 | E | 2 | -40～333 | ±2.5 |
333～900 | ±0.0075|t| | |||
鐵-銅鎳 | J | 2 | -40～333 | ±2.5 |
333～750 | ±0.0075|t| | |||
銅-銅鎳 | T | 2 | -40～133 | ±1 |
133～350 | ±0.0075|t| | |||
鉑熱電阻 | Pt100 | A | -200～420 | ±(0.15+0.002|t|) |
B | ±(0.30+0.005|t|) | |||
銅熱電阻 | Cu50 | -50～150 | ±(0.30+0.006|t|) |
1、輸入信號：熱電偶：K、E、J、B、S、T、N。熱電阻：Pt100、Cu50、Cu100(三線制、四線制)。智能型溫度變送器的輸入信號可通過手持器和PC機任意設置；
2、輸出信號：在量程范圍內輸出4－20mA直流信號，與熱電偶或熱電阻的輸入信號成線性或與溫度成線性。智能型溫度變送器輸出4－20mA直流信號同時疊加符合HART標準協議通信；隔離式溫度變送器：輸入與輸出相隔離，隔離電壓500V，增加了抗共模干擾能力，更適合與計算機連網使用；
3、基本誤差：0.5%FS、0.2%FS、智能型0.2%FS；
4、接線方式：二線制、三線制、四線制；
5、顯示方式：四位LCD顯示現場溫度，智能型四位LCD可通過PC機或手持器設定使之顯示現場溫度、傳感器值、輸出電流和百分比例中的任一種參數；
6、工作電壓：普通型號12V-35V，智能型12V-45V，額定工作電壓為24V
7、允許負載電阻：500Ω（24VDC供電）；極限負載電阻R（max）=50(Vmin-12),例如在額定工作電壓24V時，負載電阻可在0-600Ω范圍內選擇使用。
8、工作環境：
a：環境溫度-25-+80℃（常規型）；-25-+70℃（數顯型）；
-25-+75℃（智能型）
b：相對濕度：5%-95%
c：機械振動f≤50Hz，振幅≤0.15mm
d：無腐蝕氣體或類似的環境；
9、 環境影響系數：δ≤0.05%/℃。
結 構
帶溫度變送器的熱電偶、熱電阻由熱電偶或熱電阻和變送器部件組成。
熱電偶包括熱電偶元件、保護管、接線盒等主要部份；熱電阻包括熱電阻元件、保護管、接線盒等主要部份；兩者的接線盒和保護管相同。
●熱電偶元件由鎧裝熱電偶組成；熱電阻元件由鎧裝鉑電阻組成。
●
保護管：要求耐高溫、耐磨蝕，能承受溫度急劇變化，有良好的氣密性及足夠的機械強度，現采用兩種不同牌號的不銹鋼管制成。
● 接線盒用鋁合金制成，為防水式，防護等級IP54。
●
變送器部件：由殼體、蓋板、電路板、接線柱等組成，用硅橡膠澆封方法使電子元件密封在殼體內，因此不可拆卸。

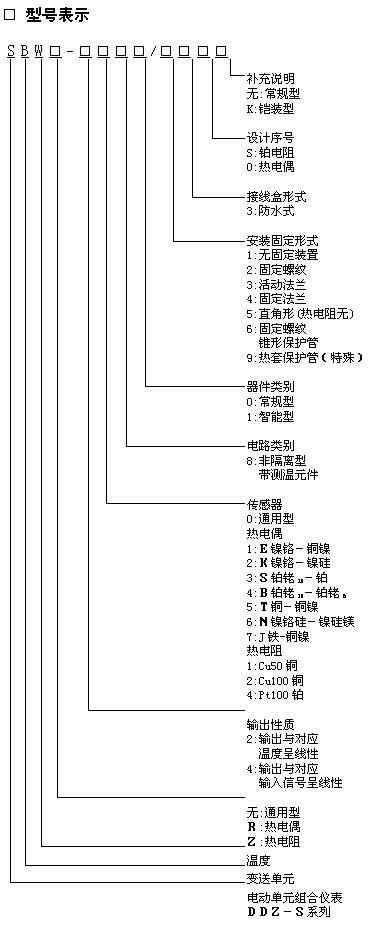

型號規格
●規格表
型 號 | 分度號 | 測量范圍 ℃ |
SBWR-2180 | E | 0～400 |
SBWR-2280 | K | 0～400 |
SBWR-2380 | S | 600～1600 |
SBWR-2680 | N | 0～400 |
SBWR-4180 | E | 0～600 |
SBWR-4280 | K | 0～1100 |
SBWR-4380 | S | 0～1600 |
SBWR-4480 | B | 0～1600 |
SBWR-4580 | T | 0～400 |
SBWR-4680 | N | 0～1200 |
SBWR-4780 | J | 0～600 |
SBWZ-2180 | Cu50 | -50～150 |
SBWZ-2280 | Cu100 | -50～150 |
SBWZ-2480 | Pt100 | 0～500 |
SBWZ-4480 | Pt100 | -200～500 |
注：其它規格可特殊訂貨
安裝固定位置
●安裝固定裝置，可分固定螺紋、錐形固定螺紋、固定法蘭等三種形式，其結構尺寸見表。mm
直形保護管
固定螺紋 | 保護管 | M | h | S | D0 | 流速 | 最高使用 | ||
16 | M27×2 | 32 | 32 | Φ40 | 80 | 10 | |||
錐形保護管
固定螺紋 | 20 | M33×2 | 33 | 36 | Φ48 | 30 | |||
固定法蘭 | 16 | D2 | D1 | D0 | d0 | H | h | 6.4 | |
Φ95 | Φ65 | Φ45 | Φ14 | 15 | 2 | ||||

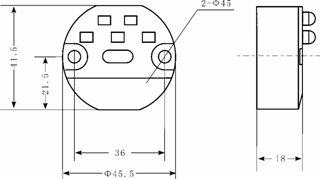

外形及安裝尺寸
●常規型
●智能型
置入深度l (mm) | 保護管材料 | 附注 |
150、200、250、300、 | 1Cr18Ni9Ti或 | 無固定裝置 |
固定螺紋 | ||
活動法蘭式 | ||
固定法蘭式 | ||
75、100、150、 | 1Cr18Ni9Ti | 固定螺紋錐形 |
150、200、250、 | 1Cr18Ni9Ti或 | 無固定裝置 |
固定螺紋 | ||
活動法蘭式 | ||
固定法蘭式 | ||
75、100、150、 | 1Cr18Ni9Ti | 固定螺紋錐形 |
外部接線圖
●常規型
●智能型
