SWP7081熱電偶隔離溫度變送器
SWP-7000系列熱電偶/熱電阻隔離溫度變送器，將現場熱電偶、毫伏信號或熱電阻信號轉換成4-20mA信號，隔離傳送到控制室。該產品需要獨立供電，電源、輸入和輸出三隔離。
技術參數說 明通道數一進
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
SWP-7000系列熱電偶/熱電阻隔離溫度變送器，將現場熱電偶、毫伏信號或熱電阻信號轉換成4-20mA信號，隔離傳送到控制室。該產品需要獨立供電，電源、輸入和輸出三隔離。
技術參數
說 明 | |
通道數 | 一進二出 |
電源 | 20～35VDC |
功耗 | 約2.4W（24V電源@20mA輸入/輸出） |
危險區信號輸入信號 | 熱電偶 輸入類型量程范圍B500～1820℃S-50～1769℃K-50～1372℃E-50～1000℃T-200～320℃J-50～1200℃Wre(3-25)0～2300℃二線制、三線制熱電阻 輸入類型量程范圍CU50-50～150℃PT100-50～850℃TP100.1-50～320℃ |
安全區輸出 | 全隔離二路4～20mA/1～5V DC 負載電阻： 0～800Ω（4～20mA） ≥10KΩ（1～ 5 V ） |
電源保護 | 電源反向保護 |
輸出精度 | 0.2%F.S |
溫度漂移 | 0.01%F.S/10℃ |
儀表結構 | ABS塑殼結構 |
重量 | 約150ｇ |
適用現場信號 | 熱電偶、熱電阻、毫伏信號 |
SWP7081熱電偶隔離溫度變送器選型
| 型號規格 | 附加碼 | 說明 | ||
| SWP7081 | /□ | /□ | /□ | 熱電偶隔離溫度變送器 |
| 輸入類型 | /B | B(量程范圍：500～1820℃) | ||
| /S | S(量程范圍：-50～1769℃) | |||
| /K | K(量程范圍：-50～1372℃) | |||
| /E | E(量程范圍：-50～1000℃) | |||
| /T | T(量程范圍：-200～320℃) | |||
| /J | J(量程范圍：-50～1200℃) | |||
| /W | Wre(3-25) (量程范圍：0～2300℃) | |||
| 通道1輸出類型 | /I | 通道1：4～20mA輸出(安全區) | ||
| /V | 通道1：1～5 V 輸出(安全區) | |||
| 通道2輸出類型 | /I | 通道2：4～20mA輸出(安全區) | ||
| /V | 通道2：1～5 V 輸出(安全區) | |||
SWP7083熱電阻隔離溫度變送器選型
型號規格 | 附加碼 | 說明 | ||
SWP7083 | /□ | /□ | /□ | 熱電阻隔離溫度變送器 |
輸入類型 | /CU50 | Cu50(量程范圍：-50～150℃) | ||
/Pt100 | Pt100(量程范圍：-50～850℃) | |||
/Pt100.1 | Pt100.1(量程范圍：-50～320℃) | |||
通道1輸出類型 | /I | 通道1：4～20mA輸出(安全區) | ||
/V | 通道1：1～5 V 輸出(安全區) | |||
通道2輸出類型 | /I | 通道2：4～20mA輸出(安全區) | ||
/V | 通道2：1～5 V 輸出(安全區) | |||

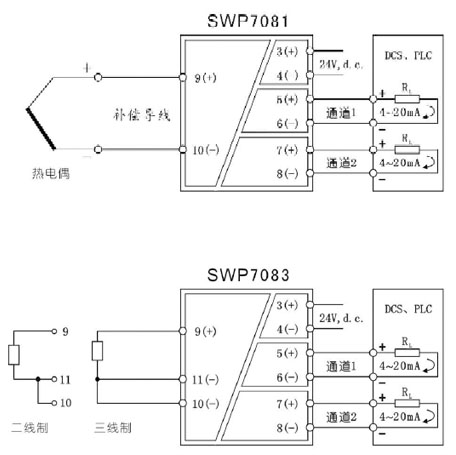

SWP-7000系列熱電偶/熱電阻隔離溫度變送器
