SFZW/SFGZW系列軌道式溫度變送器
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
一、概述
SFZW/SFGZW系列二線制智能溫度變送器是，能將現場的各種信號（熱電阻、熱電偶、電阻、電壓）經過數字化的線性處理，轉換成與現場溫度相對應的4-20mA電流隔離輸出;針對不同的分度號產品是主要用于連接工業現場儀表與控制室之間的電氣接口設備。應用于將各種不同的信號進行采集、檢測、隔離、信號 傳送、信號分配、信號變送處理。它通過電源 - 輸入 - 輸出之間的可靠隔離，有效解決工業自動化控制系統現場干擾問題，保證系統 的穩定性和可靠運行。以上的這些功能極大方便了用戶，同時也大大提高了變送器的現場適應性。變送器分為SFZW(一體式) 和SFGZW(軌裝式) ，這兩種結構體積都比較小、重量又輕、安裝方便靈活。
SFGZW(軌裝式)溫度變送器采用全新的模塊化設計，拔插式結構，體積小，功耗低，轉換精度高, 抗干擾能力強。可以與各種單元組合儀表及DCS、 PLC等系統配套使用，在石油、化工、電力 、鋼鐵、機械、冶金、輕工等行業中有著 廣泛應用。
二、主要技術指標
◇輸入信號 熱電阻：PT100、PT10、CU50、CU100
熱電偶 ： B、E、J、K、N、R、S、T
電阻信號： 10-2000Ω
毫伏信號：-10-100mV
◇輸出信號 二線制4～20mA或0~40mA，以及其他信號
◇供電電壓 DC24V
◇負載電阻 Rmax(Ω)=(實際供電電壓-7.5V) / 0.0205
◇功耗: < 1W
◇冷端補償 內部自動溫度補償或外部軟件補償
◇工作條件 -40-85℃ 相對濕度≤85RH％
◇儲存溫度 -40-100℃
◇標準精度：±0.2%(參見溫度傳感器類型、量程及測量誤差表)
◇熱電偶冷端溫度誤差：±1℃
◇溫度漂移：基本誤差 / 10℃
◇通訊方式：利用專用的下載線通過電腦串口進行通訊
◇精度、測量范圍如下表所示
分度號 | 測量范圍 | 最小量程 | 輸出精度(％) | |
熱電偶 | B | 700-1820℃ | 500℃ | 0.2 |
E | -200-915℃ | 50℃ | 0.2 | |
J | -200-1200℃ | 50℃ | 0.2 | |
K | -200-1372℃ | 50℃ | 0.2 | |
N | -270-1300℃ | 50℃ | 0.2 | |
R | 0-1768℃ | 500℃ | 0.2 | |
S | 0-1768℃ | 500℃ | 0.2 | |
T | -200-400℃ | 50℃ | 0.2 | |
電壓 | -10-100mV | -10-100mV | 10mV | 0.2 |
熱電阻 | Pt100 | -200-850℃ | 50℃ | 0.3 |
Cu50 | -50-150℃ | 50℃ | 0.2 | |
Cu100 | -50-150℃ | 50℃ | 0.2 | |
Pt10 | -200-850℃ | 50℃ | 0.2 | |
電阻 | 10-400Ω | 10-400Ω | 10Ω | 0.2 |
10-2000Ω | 10-2000Ω | 100Ω | 0.2 | |
注: 為了得到比較高的精度，量程設置請大于該分度號的最小適用量程。
三、選型型譜
SFZW | 一體式二線制智能溫度變送器 | |||||||
SFGZW | 軌裝式二線制智能溫度變送器 | |||||||
輸入信號 | 1 | 熱電偶 | ||||||
2 | 熱電阻 | |||||||
3 | 毫伏信號 | |||||||
4 | 電阻信號 | |||||||
輸入信號 | 0 | 毫伏信號、電阻信號 | ||||||
1 | (熱電阻)Cu50 | (熱電偶)K | ||||||
2 | (熱電阻)Cu100 | (熱電偶)E | ||||||
3 | (熱電阻)Pt10 | (熱電偶)J | ||||||
4 | (熱電阻)Pt100 | (熱電偶)T | ||||||
5 | (熱電偶)S | |||||||
6 | (熱電偶)R | |||||||
7 | (熱電偶)B | |||||||
8 | (熱電偶)N | |||||||
輸出信號 | 6 | 4～20mA(DC) | ||||||
| 9 | 0~20mA(DC) | |||||||
| C | RS485通訊 | |||||||
N | 其他輸出參數 | |||||||
供電電源 | DC | 24V(DC) | ||||||

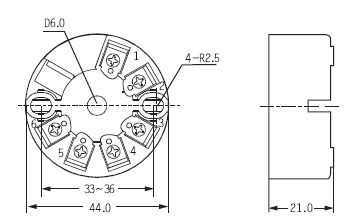

五、外形尺寸圖
SFZW一體式二線制智能溫度變送器
