NHR-5500系列手動操作器
概述NHR-5500系列手動操作器適合作為DCS系統回路調節控制輸出和智能調節器控制輸出的備用操作器使用，可同時輸入和顯示給定信號和反饋信號，可與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
| 概述 |
NHR-5500系列手動操作器適合作為DCS系統回路調節控制輸出和智能調節器控制輸出的備用操作器使用，可同時輸入和顯示給定信號和反饋信號，可與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、速度等物理量的測量顯示，并配合各種執行器對電磁閥、電動調節閥、變頻器等設備進行控制、報警控制、數據采集等功能。 |
 儀表面板 |
| 160*80mm(A型)80*160mm(B型)96*96mm(C型)96*48mm(D型)48*96mm(E型)72*72mm(F型) 160*80mm(K型)80*160mm(L型) |
| 參數功能 |
| 注：以上參數為儀表全部參數，如果不是全功能儀表，則未選功能所對應的參數將不予顯示。 |
| 儀表接線圖 |
 |

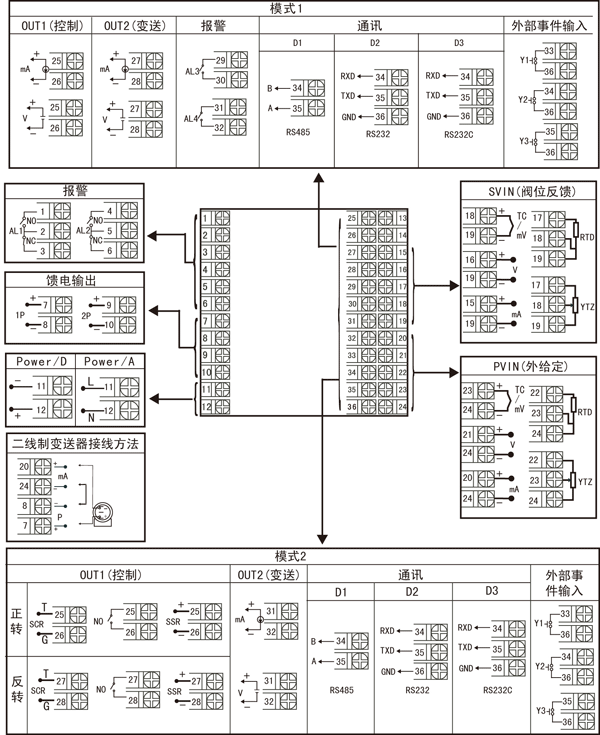

| 規格尺寸為A、B、C、D、E、K、L型接線圖注：橫豎式儀表后蓋接線端子方向不一樣，見示意圖1。圖一 |

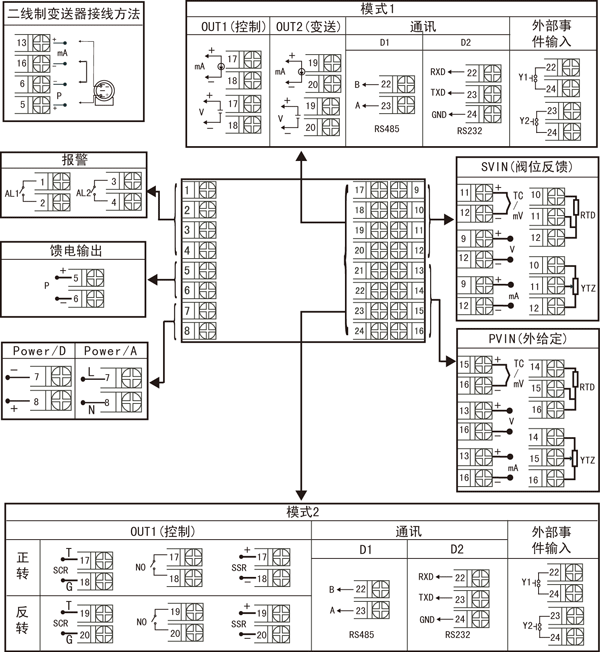

 規格尺寸為F型接線圖 |
| 注：上述接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485和RS232在同一組接線端子上，只能選擇一種。 |
雙屏LED數碼顯示，PV顯示外給定值，SV顯示閥位反饋值，外給定值、閥位反饋值可以選擇百分比光柱模擬指示(0～100％)。 儀表選型 |
| NHR-5500□-□/□-□/□/□/□/□( )-□-( ) ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ |
| ①規格尺寸 | ②PV第一路外給定輸入分度號/③SV第二路閥位反饋輸入分度號 | ||
| 代碼 | 寬*高*深 | 代碼 | 分度號（測量范圍） |
| A B C D E F K L | 160*80*110mm（橫式） 80*160*110mm（豎式） 96*96*110mm（方式） 96*48*110mm（橫式） 48*96*110mm（豎式） 72*72*110mm（方式） 160*80*110mm（橫式/光柱） 80*160*110mm（豎式/光柱） | 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56 | 熱電偶B(400～1800℃) 熱電偶S(0～1600℃) 熱電偶K(0～1300℃) 熱電偶E分度(0～1000℃) 熱電偶T分度(-200.0～400.0℃) 熱電偶J分度(0～1200℃) 熱電偶R分度(0～1600℃) 熱電偶N分度(0～1300℃) 熱電偶F2分度(700～2000℃) 熱電偶Wre3-25分度(0～2300℃) 熱電偶Wre5-26分度(0～2300℃) 熱電阻CU50(-50.0～150.0℃) 熱電阻CU53(-50.0～150.0℃) 熱電阻CU100(-50.0～150.0℃) 熱電阻PT100(-200.0～650.0℃) 熱電阻BA1(-200.0.0～600.0℃) 熱電阻BA2（-200.0～600.0℃） 線性電阻0～400Ω(-1999～9999) 遠傳電阻0-350Ω (-1999～9999) 遠傳電阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切換) 0～10mA開方 (-1999～9999) 4～20mA開方 (-1999～9999) 0～5V開方 (-1999～9999) 1～5V開方 (-1999～9999) 全切換 特殊規格 |
| ④控制輸出（OUT1） | |||
| 代碼 | 輸出類型（負載電阻RL） | ||
| 0 1 2 3 4 5 K1 K3 K4 K5 8 | 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 繼電器接點輸出 可控硅觸發脈沖輸出 固態繼電器驅動電壓輸出 雙向可控硅通斷輸出 特殊規格 | ||
| ⑤變送輸出（OUT2） | |||
| 代碼 | 輸出類型（負載電阻RL） | ||
| X 0 1 2 3 4 5 8 | 無變送輸出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊規格 | ||
| ⑥報警輸出（繼電器接點輸出） | |||
| 代碼 | 報警限數 | ||
| X 1 2 3 4 | 無輸出 1限報警 2限報警 3限報警 4限報警 | ||
| ⑦通訊輸出/外部事件輸入 | ⑧饋電輸出 | ||
| 代碼 | 通訊接口/數字量輸入接口 | 代碼 | 饋電輸出（輸出電壓） |
| X D1 D2 D3 Y1 Y2 Y3 | 無通訊輸出 RS-485通迅接口（Modbus） RS232通迅接口（Modbus） RS232C打印接口 外部事件輸入1（強制手動） 外部事件輸入2 外部事件輸入3 | X 1P 2P | 無輸出 1路饋電輸出 2路饋電輸出 如“2P（12/24）”表示第一路12V，第二路24V饋電輸出。 |
| ⑨供電電源 | ⑩備注 | ||
| 代碼 | 電壓范圍 | ||
| A D | AC/DC 100-240V(50/60Hz) DC 20-29V | ||
| 備注： |
| 1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只
能選擇其中一種功能。 2、規格尺寸為F型的儀表不帶RS232C打印接口。 3、規格尺寸為D、E型的儀表，接線端子25~36間如有帶報警功能，繼電器觸點容量為AC125V/0.5A、DC24V/0.5A，其它規格尺寸的儀表繼電器觸點容量為AC220V/2A、DC24V/2A。 4、當儀表選擇開關量控制輸出功能時(正、反轉輸出)，報警輸出最多只能選擇2限報警。 5、在寫型號時必須完整，沒有選到的功能項不能省略，必須用“X”補上。 例1：NHR-5500A-27/27-0/0/2/X/X-A(模擬量控制)。 例2：NHR-5500A-14/27-K1/0/2/D1/X-A(閥位正反轉控制)。 |
