NHR-2100/2200系列定時器

概述NHR-2100/2200系列定時器/計時器采用全自動貼片封裝工藝，具有很強的抗干擾能力，并具有多種輸出功能和控制功能，廣泛運用于電力、石化、冶金、輕工、制藥、航空等諸多領域。6位LED數碼顯示

電話：021-69028098
傳真：021-69028066
郵箱：shkhyb@163.com

Description

概述
NHR-2100/2200系列定時器/計時器采用全自動貼片封裝工藝，具有很強的抗干擾能力，并具有多種輸出功能和控制功能，廣泛運用于電力、石化、冶金、輕工、制藥、航空等諸多領域。
6位LED數碼顯示，顯示范圍寬，并且顯示亮度可以調整。
具備遞增和遞減兩種計時方式。
具備“定時報警”、“計時報警”功能，帶LED報警燈指示；計時報警時，可選200mS脈寬同步輸出，同時儀表將自動清零且停止報警，并重新開始計時。
支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
具備儀表按鍵啟動、停止、清零功能操作，也可外接啟動、停止、清零功能按鈕。
輸出、電源、通訊相互之間采用光電隔離技術。
具備多種外形尺寸及樣式供用戶選擇。
面板輕觸式按鍵設置，參數設置斷電永久保存。

儀表面板

160*80mm(A型)96*96mm(C型)96*48mm(D型)

確認鍵：數字和參數修改后的確認，并自動切換到下一參數。退出設置鍵：長按4秒可返回測量畫面。切換鍵：定時控制時，切換時間和日期顯示。位移鍵：修改參數時移動修改位。減少鍵：用于減少數值。選擇鍵：參數設定時，用于選擇上一個參數。增加鍵：用于增加數值。選擇鍵：參數設定時，用于選擇下一個參數。

PV：顯示測量值；在參數設定狀態下，顯示參數符號和參數值。
A/T：定時功能時PV顯示當前時間：時、分、秒，指示燈亮。
計時功能時PV顯示累計時間：分、秒、毫秒，指示燈亮。
B/D：定時功能時PV顯示：年、月、日，指示燈亮。
計時功能時PV顯示累計時間：時，指示燈亮。
AL1：報警指示燈。
AL2：備用。
Hz：備用。
C：備用。
T：計時器、定時器指示燈亮。
注：外形尺寸為96*48mm時，無Hz、C、T指示燈。

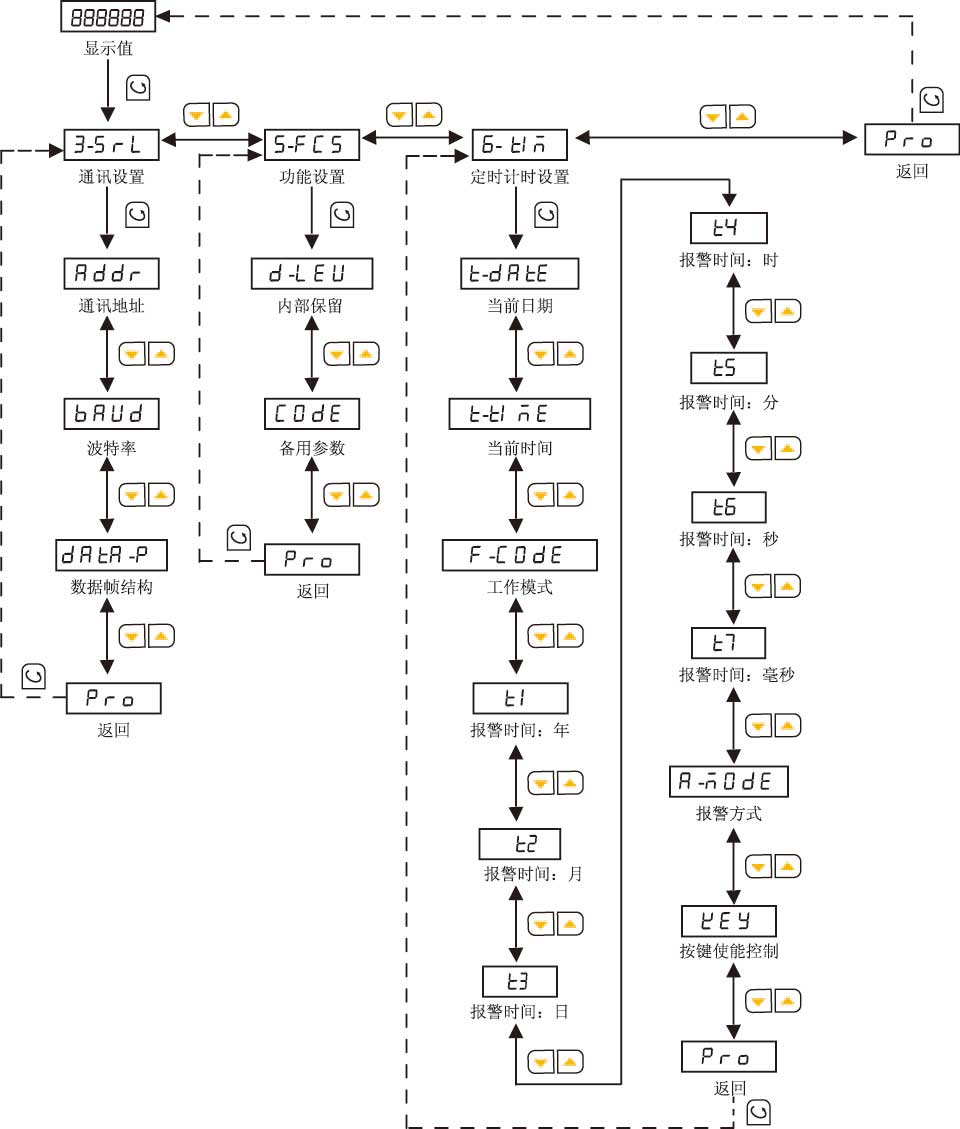

參數功能

注：以上參數為儀表全部參數，如果不是全功能儀表，則未選功能所對應的參數將不予顯示。
例如：
選擇計時功能時，參數“T1”和“T2”、“T3”無效，并且進入菜單設置時不顯示“T1”和“T2”、“T3”。
選擇定時功能時，參數“A-MODE”無效，并且進入菜單設置時不顯示“A-MODE”。

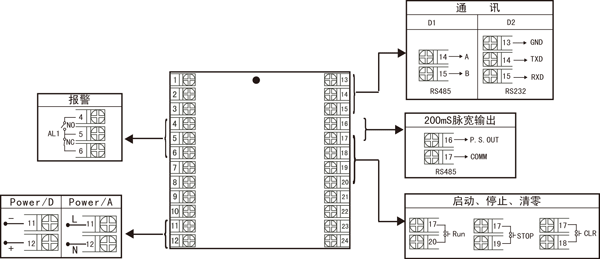

儀表接線圖

注：不同外型儀表后蓋接線端子的方向不一樣，見示意圖。

儀表選型

NHR-2100□-/ /□/-□
定時器 ① ② ③ ④ ⑤ ⑥
NHR-2200□-□//□/□-□
計時器 ① ② ③ ④ ⑤ ⑥

①規格尺寸		②脈寬輸出
代碼	寬高深	代碼	分度號（測量范圍）
A C D	16080110mm（橫式） 9696110mm（方式） 9648110mm（橫式）	X F	無接口 200mS脈寬輸出接口
③報警輸出		④通訊輸出
代碼	輸出類型（負載電阻RL）	代碼	通訊接口（Modbus）
1	1路報警	X D1 D2	無接口 RS-485通訊接口 RS-232通訊接口
⑤外部事件輸入		⑥供電電源
代碼	數字量輸入接口	代碼	電壓范圍
X Y	無外接按鈕外接啟動、停止、清零按鈕	A D	AC100～240V，(50/60HZ) DC20～29V

備注：

在寫型號時必須完整，沒有選到的功能項不能省略，必須用“X”補上。
NHR-2100定時器沒有脈寬輸出與外部事件輸入功能，用“X”補上。
型號舉例：NHR-2100A-X/1/D1/X-A，NHR-2200D-F/1/X/Y-A
