SWP-LCD-NL智能化防盜型流量/熱能積算記錄儀
SWP-LCD-NL流量熱能積算無紙記錄儀集流量/熱能積算與記錄于一體，具有防盜用功能，是一種智能化的多功能二次儀表，適合對熱水的熱量進行過程監測，總量累積。一、儀表特點 1、豐富的熱量積算軟件
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
SWP-LCD-NL流量熱能積算無紙記錄儀集流量/熱能積算與記錄于一體，具有防盜用功能，是一種智能化的多功能二次儀表，適合對熱水的熱量進行過程監測，總量累積。
一、儀表特點
1、豐富的熱量積算軟件

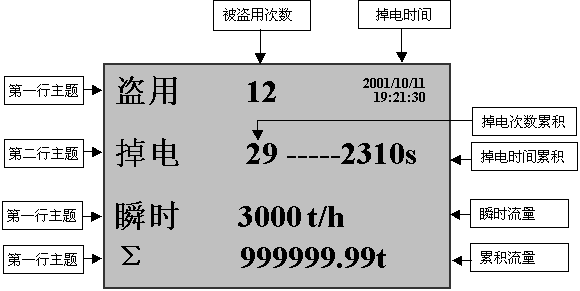

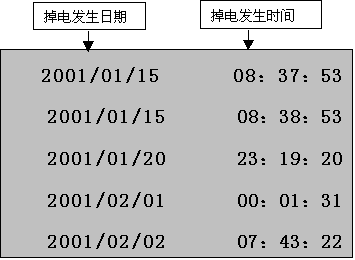

2、強化管理的防盜及防掉電記錄功能
3、可接3路被測信號，滿足溫度補償、壓力補償、溫壓全補償的積算要求。

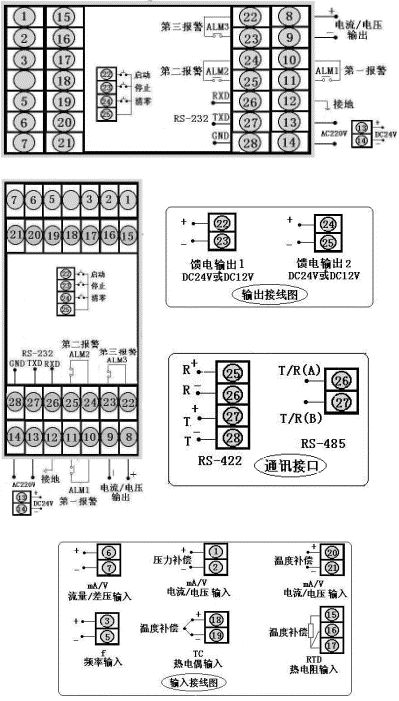

二、儀表外形及接線圖（以下為基本配線，特殊訂貨請參見隨機接線圖）
| 型號 | SWP-LCD-NL系列 | 接 線 圖 |
儀表 外形 | 儀表尺寸:160×80×140mm |  |
儀表尺寸:80×160×140mm |
三、SWP-LCD-LQ儀表型譜表
| 型 號 | 代 碼 | 說 明 | ||||||||||||||
| SWP-LCD-N | □□ □□□- □ □ □ -□ □ □ -□ □ □- □□-□- □ | 新一代大屏幕帶背光液晶顯示儀表 | ||||||||||||||
| 儀表功能 | L | 流量積算儀 | ||||||||||||||
| LR | 流量積算記錄儀 | |||||||||||||||
| 外形尺寸 | 8 | 160×80mm（橫）,80×160mm（豎） | ||||||||||||||
| 補償信號 | 0102030405 | 無補償輸入帶補償輸入過熱蒸汽帶溫壓補償輸入飽和蒸汽帶溫壓補償輸入用戶特定曲線補償輸入 | ||||||||||||||
| 通訊方式 | □ | 參見"通訊方式" | ||||||||||||||
| 變送輸出 | □ | 參見"輸出方式" | ||||||||||||||
| 流量輸入類型 | □ | 參見"輸入類型" | ||||||||||||||
| 壓力輸入類型 | □ | 參見"輸入類型" | ||||||||||||||
| 溫度輸入類型 | □ | 參見"輸入類型" | ||||||||||||||
| 第一報警方式 | □ | 參見"報警方式" | ||||||||||||||
| 第二報警方式 | □ | 參見"報警方式" | ||||||||||||||
| 第三報警方式 | □ | 參見"報警方式" | ||||||||||||||
| 饋電輸出 | P2P | DC24V饋電輸出2路DC24V饋電輸出 | ||||||||||||||
| 供電方式 | WT | DC24V供電AC90～265V供電（開關電源）AC220V供電（線性電源，可省略） | ||||||||||||||
| 外形特征 | S | 豎式顯示儀表橫式顯示儀表 | ||||||||||||||
★ 輸入類型
| 代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 |
| A | 4 ～ 20 mA | -1999～99999 d | S | S | 0 ～1600 ℃ |
| B | 0 ～ 10 mA | -1999～99999 d | T | T | -200～400 ℃ |
| C | 1 ～ 5 V | -1999～99999 d | U | J | 0 ～1200 ℃ |
| D | 0 ～ 5 V | -1999～99999 d | V | CU50 | -50.0～150.0 ℃ |
| M | 0 ～ 20 mA | -1999～99999 d | W | PT100.1 | -99.9～199.9℃ |
| H | 4～20 mA開方 | -1999～99999 d | G | PT100 | -200～650 ℃ |
| I | 0～10mA開方 | -1999～99999 d | O | 脈沖－集電極開路 | 0～5KHz |
| J | 1～ 5 V開方 | -1999～99999 d | E | E | 0～1000 ℃ |
| Q | 0 ～ 20 mA開方 | -1999～99999 d | K | K | 0～1300 ℃ |
| F | 脈 沖 | 0～5KHz | R | 用 戶 特 定 | -1999～99999 d |
| L | B | 400～1800 ℃ | N | 無補償輸入 |
★ 報警方式
| 選型代碼 | N | H | L |
| 報警方式 | 無位式控制或報警（可省略） | 位式上限控制或上限報警 | 位式下限控制或下限報警 |
★ 通訊方式
| 選型代碼 | 0 | 2 | 4 | 8 | 9 |
| 通訊方式 | 無通訊 | RS-232 | RS-422 | RS-485 | 特殊規格 |
★ 輸出方式
| 選型代碼 | 0 | 2 | 3 | 4 | 5 |
| 輸出方式 | 無輸出 | 4～20mA輸出 | 0～10mA輸出 | 1～5V輸出 | 0～5V輸出 |
★ 型號舉例：
SWP-LCD-NL801-21-A-HL-P-W-S
