SWP-XMT系列數字顯示控制儀（經濟型）
先進的SMT生產工藝，國際流行的卡入式結構 模塊化設計模式、人性化操作方式，便于用戶二次開發 外觀精致，品種齊全160×80、96×96、96×48、72×72、48×48等 高測量精度
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
先進的SMT生產工藝，國際流行的卡入式結構
模塊化設計模式、人性化操作方式，便于用戶二次開發
外觀精致，品種齊全160×80、96×96、96×48、72×72、48×48等
高測量精度0.3%、0.5%，EMC抗干擾能力3級（符合GB/T17626-2000）

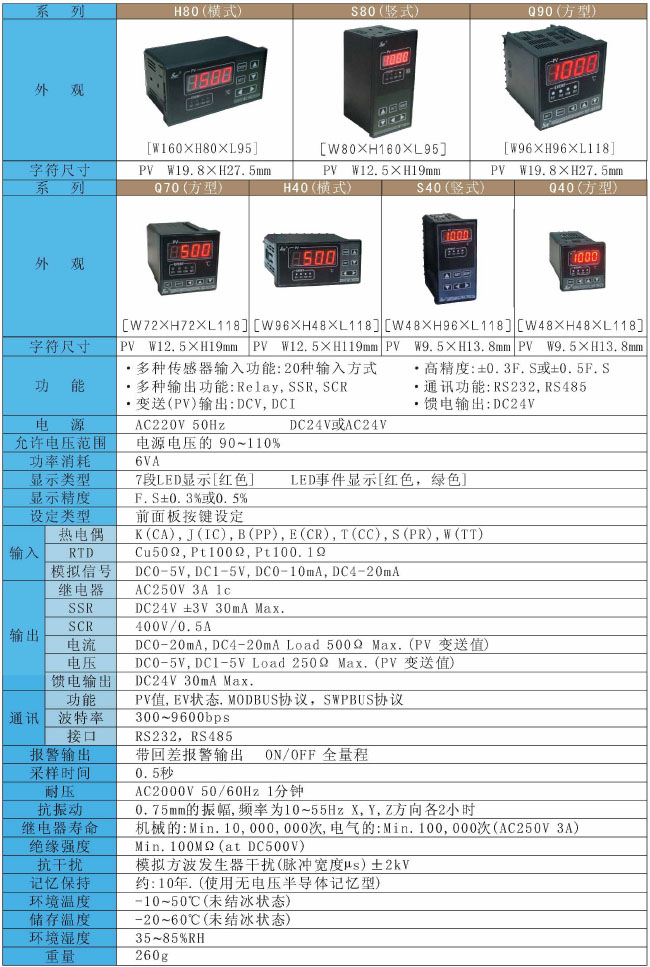

主要技術指標
選型代碼
| 型號 | 規格代碼 | 說明 | |
| SWP-XMT | /□ | /□ | 單回路數字顯示控制儀 |
| /H80 | 寬×高×深：160×80×95mm | ||
| /S80 | 寬×高×深：80×160×95mm | ||
| /Q90 | 寬×高×深：96×96×118mm | ||
| /Q70*1 | 寬×高×深：72×72×118mm | ||
| /H40 | 寬×高×深：96×48×118mm | ||
| /S40 | 寬×高×深：48×96×118mm | ||
| /Q40*1 | 寬×高×深：48×48×118mm | ||
| /C2 | RS232通訊接口 | ||
| /C3 | RS485通訊接口 | ||
| /J | 上下限報警（默認繼電器常開觸點） | ||
| /AO | 變送輸出 | ||
| /P | DC24V饋電 | ||
| /T | AC220V供電（默認供電方式） | ||
| /W | DC24V供電 | ||
| /D | 特殊定制功能 | ||
*1表示:Q70、Q40外形/C2、/C3、/AO三個功能選型只能指定其中一項
*2表示：/C2、/C3兩個功能選型不能同時指定

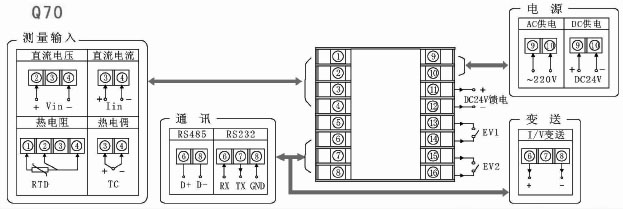

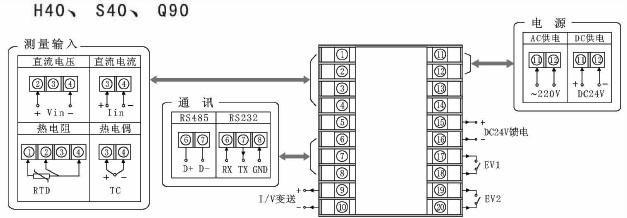

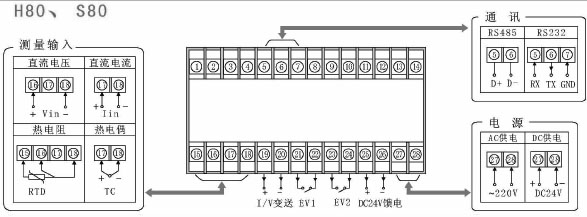

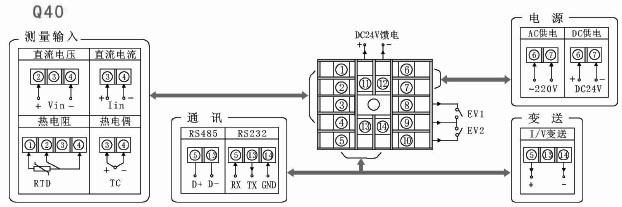

接線圖
*
RTD(阻抗溫度探測器)：Cu50，Pt100Ω,Pt100.1Ω(3-線制)
* T.C(熱電偶)：K，J，B，E，T，S，W
*
線性信號：0~10mA、4~20mA、0~5V、1~5V
開孔尺寸
