Description

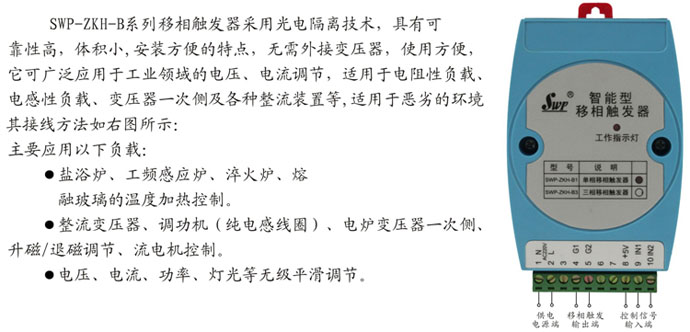

主要特點
●可用于主電路電源220V±10%、電源頻率為50Hz/60Hz電網（特殊電壓要求可定制）；
●采用移相式觸發方式，適用于阻性負載、感性負載、變壓器一次側等各種負載類型；
●能于國內外各種控制儀表、微機的輸出信號直接接口；
●
一臺儀表可以同時控制多臺觸發板；
●具在軟啟動功能，減少對電網的沖擊干擾，使主電路更加安全可靠。
技術參數
| 規格 | 說明 | |
| 電源 | 1、2端為85~264AC供電電源端（單相移相觸發器供電電源） | |
| 輸出 | 4、5端為移相觸發控制輸出端 | |
| 輸入 | 8、9、10端為控制信號輸入端 ·電位器信號輸入接于8、9、10（電位器值在1K～10K之間，中間抽頭接于9） ·電壓信號輸入接于9、10（9+、10-，電壓信號為0～5V或1～5V） ·電流信號輸入接于9、10（9+、10-，當電流信號為0～10mA時輸入端9、10應并接一個 500Ω/0.25W電阻；當電流信號為4～20mA時，輸入端9、10應并接一個250Ω/0.25W電阻） | |
| 額定輸入電壓 | 三相380V、50Hz特殊電壓要求可定制 | |
| 可觸發可控硅 額定電流 | 5A～8000A | |
| 負載性質 | 阻性、一般感性、純感性、變壓器一次側、二次側、電感線圈等大電感負載 | |
| 輸入控制信號 | 4～20mA、0～10mA、0～5V、1～5V、手動電位器控制 | |
| 安裝方式 | 標準DIN導軌安裝 | |
| 功耗（典型值） | 1.2W | |
| 接口 | 插入式螺絲接線端子 | |
| 外型尺寸 | 71×111×28mm | |
| 使用環境 | 海拔不超過3000米 | |
| 環境溫度 | -30℃～55℃ | |
| 相對濕度 | ≤85RH | |
| 運行地點無導電及爆炸性塵埃，無腐蝕金屬及破壞絕緣的氣體或蒸汽 | ||
| 無劇烈震動和沖擊 | ||
選型表
| 型號 | 代碼 | 說明 |
| SWP-ZKH | -□ | 智能型移相觸發器 |
| 儀表功能 | B1 | 單相移相觸發器 |
| B3 | 三相移相觸發器 |

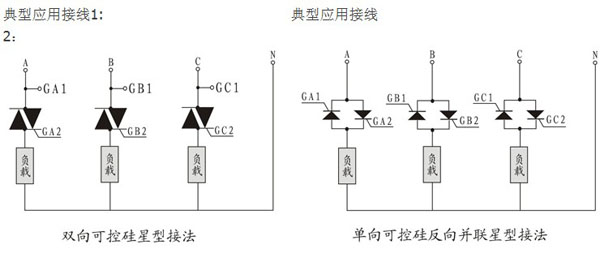

SWP-ZKH-B3三相移相觸發器典型接線圖
使用須知
●使用前認真閱讀說明書，嚴格按要求接線使用；
●主電路與控制電路配線時務必不要束在一起；
●要避免環境溫度超過75℃，盤內溫度超過75℃時，請充分考慮盤內通風問題；

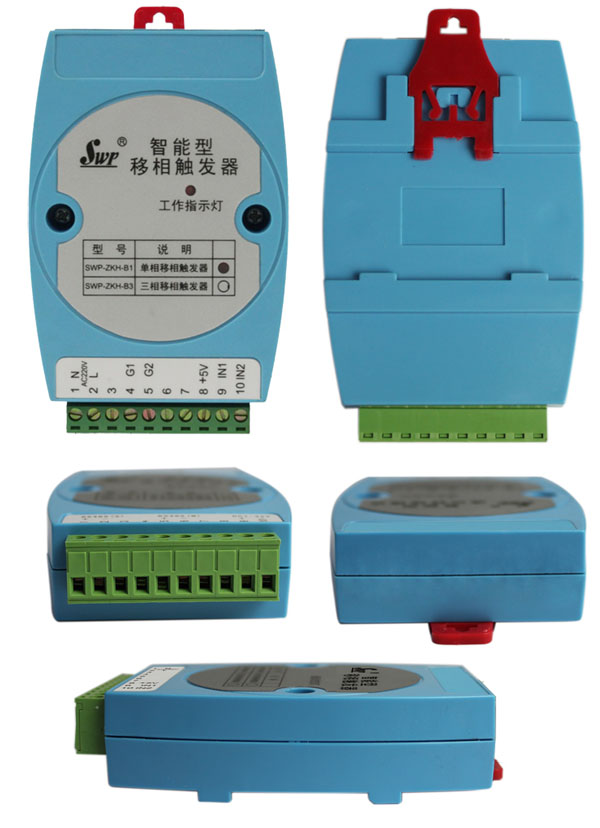

SWP-ZKH-B1單相移相觸發器實物圖
SWP-ZKH-B3三相移相觸發器實物圖
