EJA118E/Z隔膜密封式差壓變送器(內嵌式膜片)
EJA118E/Z型內嵌膜片隔膜密封式差壓變送器可用于測量高低溫，高真空，高粘度以及易結晶介質的流量、液位、密度和壓力， 并將其轉換成4~20mA DC的電流信號輸出， 具有快速響應、遠程設定和自診
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
EJA118E/Z型內嵌膜片隔膜密封式差壓變送器可用于測量高低溫，高真空，高粘度以及易結晶介質的流量、液位、密度和壓力， 并將其轉換成4~20mA DC的電流信號輸出， 具有快速響應、遠程設定和自診斷等功能。
EJA-E系列支持BRAIN、HART/HART(1-5V)低功耗和FOUNDATION?現場總線或PROFIBUS PA通信協議。

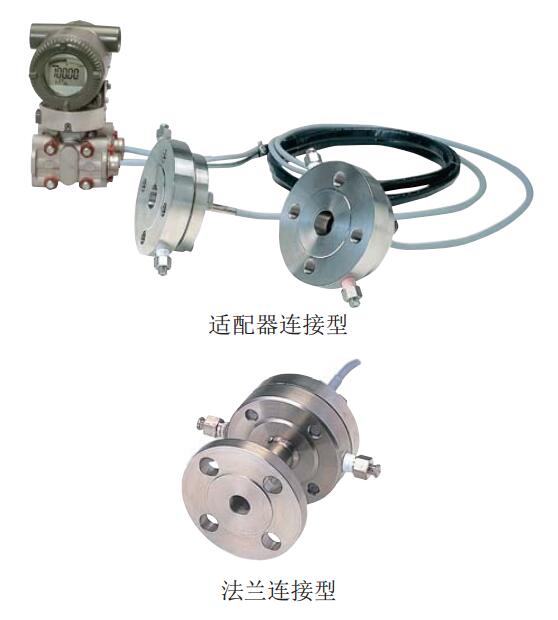

產品圖
規格
| EJA118E 隔膜密封式差壓變送器 | |||||
| M膜盒 | H膜盒 | ||||
| 測量范圍 | -100~100kPa | -500~500kPa | |||
| (-400~400inH2O) | (-2000~2000inH2O) | ||||
| 測量量程 | 2.5~100kPa | 25~500kPa | |||
| (10~400inH2O) | (100~2000inH2O) | ||||
| 精度 | ±0.2% | ±0.2% | |||
| 防護等級 | IP66/IP67，NEMA 4X | ||||
| 防爆規格 | NEPSI , FM，CENELEC ATEX，CSA，IECEx | ||||
| 輸出信號 | 4~20mA DC， BRAIN, HART/HART(1~5V DC)低功耗，F(xiàn)OUNDATION?現場總線或PROFIBUS PA兩線制數字通信 | ||||
| 電源 | BRAIN和HART：10.5~42V DC(普通型和隔爆型） 10.5~32V DC（帶避雷器） 10.5~30V DC(本安、n型，非易燃型) 數字通訊(BRAIN和HART: 最小16.6V DC） HART( 1~5V)：9~28V DC | ||||
| Fieldbus: 9~32V DC (本安Entity模式：9~24V DC，本安FISCO模式：9~17.5V DC) | |||||
| 環境溫度 | -40~85℃ (-40~185℉) (普通型) | ||||
| -30~60℃ (-22~140℉) (內藏顯示表) | |||||
| 環境溫度必須在填充液工作溫度范圍內 | |||||
| 過程溫度 | -50~250℃ (-58~482℉) | ||||
| 環境溫度必須在填充液工作溫度范圍內 | |||||
| 最大工作壓力 | 法蘭額定壓力 | ||||
| 安裝 | 變送器: 2-inch管安裝 | ||||
| 隔膜密封: 法蘭安裝 | |||||
| 法蘭尺寸 | 平法蘭型: 3-inch(80mm)，2-inch(50mm), 1 1/2-inch(40mm) | ||||
| 凸法蘭型: 4-inch(100mm)，3-inch(80mm) | |||||
| 組合型: | 凸法蘭高壓側: 4-inch(100mm) | ||||
| 平法蘭低壓側: 3-inch(80mm) | |||||
| 膜片材質 | 316 SST 316LSST，哈氏合金C-276、鉭、鈦、鎳、蒙乃爾 | ||||
| 法蘭材質 | S25C，304 SST，316 SST | ||||
| 外殼 | 鑄鋁合金、抗腐蝕鑄鋁合金、ASTM CF－8M不銹鋼 | ||||
附EJA A系列產品替代型號（EJA A/EJA E）對照表
產品名稱 | 舊型號 | 替換型號 |
差壓變送器 | EJA110A | EJA110E |
微差壓變送器 | EJA120A | EJA120E |
差壓變送器 | EJA130A | EJA130E |
法蘭安裝式差壓變送器 | EJA210/EJA220 | EJA210E |
絕壓變送器 | EJA310A | EJA310E |
壓力變送器 | EJA430A | EJA430E |
壓力變送器 | EJA440A | EJA440E |
絕壓/壓力變送器 | EJA510A/EJA530A | EJA510E/EJA530E |
微小流量變送器 | EJA115 | EJA115E |
遠傳法蘭差壓變送器 | EJA118W/N/Y | EJA118E |
