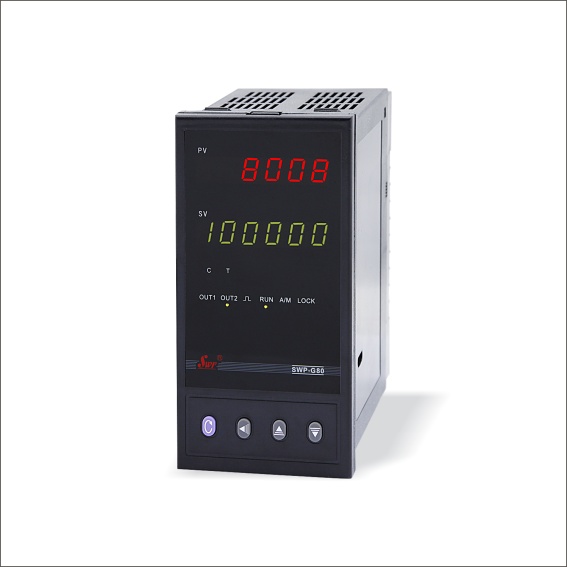

SWP-GFR頻率/轉速顯示控制器
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
SWP-GFR頻率/轉速顯示控制器，采用雙六位LED顯示，適用于各種頻率、轉速、線速度的測量顯示控制。
技術參數
規 格 | 說 明 | |
顯示范圍 | 0.0000-999999 字 | |
輸入頻率 | 0-15KHz | |
測量誤差 | 頻率±1脈沖或0.5%FS | |
電源 | 85-260VAC 50/60Hz 或 24VDC | |
功率消耗 | 6VA | |
顯示類型 | 7段LED顯示[PV顯示紅色][SV顯示綠色] | |
設定類型 | 面板按鍵設定 | |
輸入 | [電壓輸入] 輸入阻抗:10kΩ,“H”電平:5-20VDC,“L”電平:0-2VDC | |
[無源觸點輸入]短路阻抗:最大1kΩ,殘留電壓:最大2VDC,開路阻抗最小100kΩ | ||
輸出 | 繼電器 | 250VAC 3A |
SSR | 24VDC ±3V 30mA Max | |
SCR | 400V/0.5A | |
電流 | 0-20mADC,4-20mADC 負載≤500Ω (PV 傳送值) | |
電壓 | 0-5VDC,1-5VDC 輸出能力≤250Ω (PV 傳送值) | |
饋電輸出 | DC24V,DC12V,DC5V 30mA Max. | |
通訊 | 協議 | MODBUS協議,SWPBUS協議 |
波特率 | 300-9600bps | |
接口 | RS232，RS485 | |
報警輸出 | 帶回差報警輸出 ON/OFF 全量程 | |
輸入阻抗 | ≥10K | |
耐壓 | 2000V AC 50/60Hz 1分鐘 | |
抗振動 | 0.75mm的振幅,頻率為10-55Hz X,Y,Z方向各2小時 | |
絕緣強度 | Min.100MΩ(at 500V DC) | |
抗干擾 | 模擬方波發生器干擾（脈沖寬度μs）±2kV | |
記憶保持 | 約:10年.(使用無電壓半導體記憶型) | |
環境溫度 | -10~55℃(未結冰狀態) | |
儲存溫度 | -20~60℃(未結冰狀態) | |
環境濕度 | 35-85%RH | |
重量 | 140g-600g | |
★型譜表
型 號 | 代 碼 | 說 明 | |||||||||
SWP-GFR | □ | □□ | -□ | □ | -□ | -□ | □ | -□ | -□ | -□ | SWP-GFR頻率/轉速顯示控制器 |
外形尺寸 | 4 7 8 9 | 96×48mm(橫式) 72×72mm 160×80mm(橫式)，80×160mm(豎式) 96×96mm | |||||||||
控制作用 | 01 03 | 測量顯示 三位式控制 | |||||||||
通訊方式 | -□ | 參見 “通訊方式” | |||||||||
輸出方式 | □ | 參見 “輸出方式” | |||||||||
輸入類型 | -□ | 參見 “輸入類型” | |||||||||
第一報警 方式 | -N -H -L | 無報警(可省略) 上限報警 下限報警 | |||||||||
第二報警 方式 | N H L | 無報警（可省略） 上限報警 下限報警 | |||||||||
饋電輸出 | -P | DC24V饋電輸出 | |||||||||
供電方式 | -W -T | DC24V供電 AC85~260V供電（開關電源,可省略） | |||||||||
外形特征 | -X -S | 橫式顯示儀表（可省略） 豎式顯示儀表 | |||||||||
※GFR70通訊功能、PV變送功能只能指定其中一項
★通訊方式：
代碼 | 0 | 2 | 8 | 9 |
通訊方式 | 無通訊 | RS-232 | RS-485 | 特殊規格 |
★輸出方式：
代碼 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
輸出方式 | 無輸出 | 繼電器 | 4~20mA | 0~10mA | 1~5V | 0~5V | SCR輸出 | SSR輸出 | 特殊規格 | SOT輸出 |
★ 06-可控硅過零觸發脈沖輸出 07-電壓控制固態繼電器輸出 09-雙向可控硅輸出
★輸入類型：
代碼 | 輸入類型 | 代碼 | 輸入類型 |
A | 集電極開路信號輸入（OC門） | D | 開關量輸入/觸點信號（無源） |
B | 射極開路信號輸入（OE門） | E | 電流型信號輸入 |
C | 電平信號輸入 |
