端面熱電阻
WZCM、WZPM型端面熱電阻元件由特殊處理的絲材繞制，緊貼在溫度計端面，與一般軸向熱電阻相比，能更正確和迅速的反應被測端面的實際溫度，適用于測量軸瓦或其他機件的端面溫度。
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
一、概述
WZCM、WZPM型端面熱電阻元件由特殊處理的絲材繞制，緊貼在溫度計端面，與一般軸向熱電阻相比，能更正確和迅速的反應被測端面的實際溫度，適用于測量軸瓦或其他機件的端面溫度。
二、主要技術指標 ※
感溫元件在0℃的電阻值（Ro）
分度號：Cu50：Ro=50±0.050Ω
分度號：Cu100：Ro=100±0.10Ω
分度號：Pt100：Ro=100±0.12Ω
●測量范圍和允差
| 名稱 | 分度號 | 允許誤差△t ℃ | 測量范圍 ℃ |
| 端面銅電阻 | Cu50或Cu100 | ±（0.30+6.0×10-3︱t︱ | -50~100 |
| 端面鉑電阻 | Pt100 | A:±(0.15+0.002) | -100~150 |
B:±(0.30+0.005)︱t︱ |
注：t為被測溫度的絕對值
三、型號及規格
型號 | 分度號 | 結構特征 | 測量范圍 | 保護管材料 | 外接引線長度 | 規格 | 公稱壓力 | 熱響應時間 | |
直徑(mm) | M | ||||||||
WZCM-201 | Cu50或Cu100 | 固定埋入或螺紋連接 | -50~100 | 紫銅(T2-Y) | 500 | Φ6 | M8×0.75 | 常壓 | ＜15 |
WZPM-201 | Pt100 | -100~150 | 紫銅(T2-Y) | 常壓 | ＜10 | ||||
WZPM-201B | Φ8.7 | M10×1 | |||||||

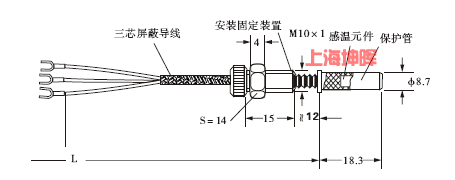

四、外形尺寸

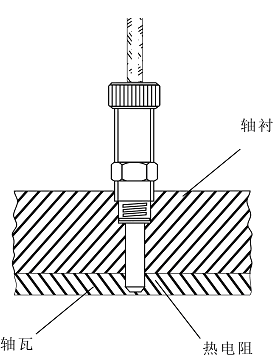

五、安裝方法
端面熱電阻常用規格型號
雙支端面熱電阻 WZPM2-001/Pt100/帶壓套及成套附件,引線10米，襯套L=75
雙支端面熱電阻 WZPM2-001/Pt100/帶壓套及成套附件,引線10米，襯套L=90
雙支端面熱電阻 WZPM2-001/Pt100/帶壓套及成套附件,引線3米，襯套L=105
雙支端面熱電阻 WZPM2-001/Pt100/帶壓套及成套附件,引線10米，襯套L=110
雙支端面熱電阻 WZPM2-001/Pt100/帶壓套及成套附件,引線10米，襯套L=40
雙支端面熱電阻 WZPM2-001/Pt100/帶壓套及成套附件,引線10米，襯套L=28
