產品簡介
　　工業用隔爆或本安型熱電偶是一種溫度傳感器，在化學工業自控系統中應用廣泛，通過溫度傳感器，可將控制對象的溫度參數變為電信號，傳遞給顯示，記錄和調節儀表，對系統實行檢測，調節和控制。
　　在化工廠，生產現場常伴有各種易燃、易爆等化學氣體、蒸汽，如果使用普通熱電偶非常不安全，極易引起環境氣體爆炸。因此，在這些場合必須使用隔爆或本安型熱電偶作溫度傳感器，本廠生產的隔爆或本安型熱電偶產品適用在dIIBT4～dIICT6、ibIIBT4、iaIIBT4、iaIICT6溫度組別區間內具有爆炸性氣體危險的場所內。
　　本廠生產的隔爆或本安型熱電偶技術性能符合JB/T9238-1999工業熱電偶技術條件GB/T16839-1997、GB/T16839.2-1997工業熱電偶分度表及允許誤差，同時產品均符合爆炸性環境用防爆電氣設備通用要求GB3836.1-2000、GB3836.2-2000標準，由國家級儀器儀表防爆安全監督檢驗站對產品圖樣、技術文件、樣機進行專門審定和批準，井發給防爆合格證。
　　目前本廠生產的工業用隔爆熱電偶有鎳鉻-鎳硅（K型）和鎳鉻-銅鎳（E型）兩種。
　　本安型熱電偶必須使用本安補償導線，其分布參數控制范圍：總電感量≤2mH，電容量≤0.06，同時使用關聯設備安全柵，關聯設備選用按下列原則，熱電偶（必須昌絕緣式）配低內阻二次儀表時，選用MTL760/ac,Z960/ac,LB960/ac安全柵，安全柵具體接線見制造廠說明書。
主要技術指標
　量程規格

　　注：”t“為感溫元件實測溫度，
　熱響應時間
　　在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所需的時間，稱為熱響應時間，用 T0.5表示。
　公稱壓力
　　一般是指常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許工作壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。
　熱電偶絕緣電阻：
　　常溫絕緣電阻的試驗電壓為：直流500±50V。測量常溫絕緣電阻的大氣條件為：溫度15~35℃，相對濕度45%，大氣壓力86~106kPa。
　　對于長度＞1米的熱電偶，常溫絕緣電阻值與其長度的乘積應不小于 100 MΩ.M即：Rr·L＞100 MΩ·m L＞1m式中：Rr-熱電偶的常溫絕緣電阻值， MΩ；L-熱電偶的長度，m
　　對于長度≤1米的熱電偶，常溫絕緣電阻值應不小于100 MΩ
　鎧裝式熱電偶（絕緣式）的絕緣電阻：
　　在環境溫度為20±15℃，相對濕度不大于80%時，熱電極與外套管之間的絕緣電阻應大于等于100 MΩ·M*，試驗電壓為直流500V。 （※絕緣電阻用MΩ·M表示，即為常溫絕緣電阻與鎧裝熱電偶長度的乘積）
　防爆類型和級組
　　防爆級組：dⅡBT4或dⅡCT4 dⅡBT6或dⅡCT6
　　本安級組：iaⅡBT4或iaⅡCT4（多對式）
　　iaⅡBT6或iaⅡCT6（多對式）
　　外殼防護等級IP65
原理結構
　　隔爆或本安熱電偶與裝配式熱電偶的結構、原理基本相同，所區別的是，隔爆或本安型產品接線盒（外殼）在設計上采用防爆特殊結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間是、壁厚和機械強度，橡膠密封圈的熱穩定性均符合國家防爆標準。所以，當接線盒內部的爆炸性混合體氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散一傳爆。
　　由于產品采用上述防爆特殊結構，使產品完全符合使用在dⅡBT4至dⅡCT6、ibIIBT4、iaIIBT4、iaIICT6防爆類別范圍內，只要用戶遵守產品使用規則，產品就能達到可靠的防爆效果。
防爆標志、類別、級別、和溫度組別
　隔爆型、本安型熱電偶的防爆標志表示方法

　電氣設備的類別、級別的溫度組別說明：
　　電氣設備分二類：I類-煤礦井下用電氣設備：
　　　　　　　　　　II類-工廠用電氣設備
　防爆等級
　　隔爆型、本安型熱電偶的防爆等適用于爆炸性氣體混合物最大安全間隙或最小點燃電流比分為A、B、C、三級。
　溫度組別
　　隔爆型、本安型熱電偶的溫度組別按其外露部分最高表面溫度分為T1～T6六組。

型號表示

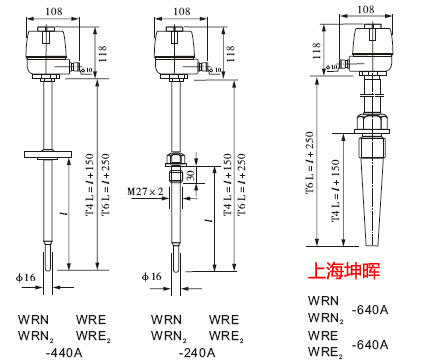

　隔爆型、本安型熱電偶

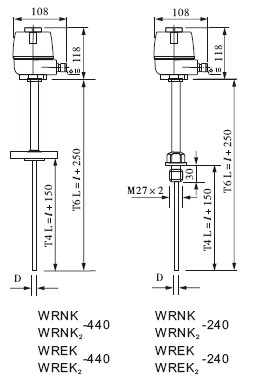

　隔爆型、本安型鎧熱電偶

　隔爆型、本安型（多點式）熱電偶

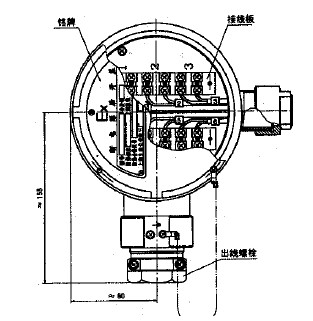

隔爆型本安型熱電偶接線盒結構示意圖

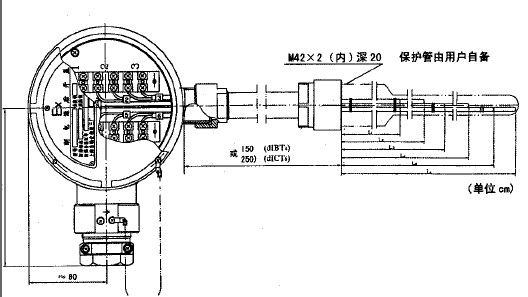

隔爆型本安型多對式熱電偶接線盒結構示意圖

隔爆型、本安型熱電偶的種類和規格

　注：防爆法蘭是儀表行業標準ZBY02481對應化工部標準ZB81-59屬平法蘭。

隔爆型、本安型鎧裝熱電偶規格表

特殊規格訂貨須經雙方協商決定
隔爆型、本安型多對式熱電偶的規格表

﹡n為鎧裝元件數，有4.5.6.7.8.9.對供用戶選用

安裝固定位置
　安裝固定裝置，分固定螺紋。錐形固定螺紋＼固定法蘭等三種形式，其結構尺寸見表。

隔爆型、本安型熱電規格系列表
