整體多點式鎧裝熱電偶
整體多點式鎧裝熱電偶為本公司引進國外先進工藝生產。產品是在一根外護管內組裝多支獨立鎧裝絕緣式熱電偶，再將整支產品外護管經拉制等工藝打到用戶要求的外徑而成。
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
整體多點式鎧裝熱電偶為本公司引進國外先進工藝生產。產品是在一根外護管內組裝多支獨立鎧裝絕緣式熱電偶，再將整支產品外護管經拉制等工藝打到用戶要求的外徑而成。產品外徑通常為Ф6-Ф8mm。使用本產品時用戶需自備外保護管，否則只能測量常壓和非腐蝕性介質；產品不能大幅度彎曲，以防損毀內部鎧偶。
應用
整體多點式鎧裝熱電偶是本公司精心設計制造并符合國際電工委員會(IEC）標準新一代系列產品，是為化工（化肥工業合成塔、反應罐）、冶金、石化、燃氣行業特別設計的專用傳感器。使用本產品時用戶需自備外保護管，否則只能測量常壓和非腐蝕性介質。
我公司整體多點式鎧裝熱電偶在云天化集團云南天豐農藥有限公司使用的為整支產品外徑為Ф4mm/6個測量點和Ф3mm/4點鎧偶等；無錫焦化廠苯酐車間1萬噸鄰二甲苯反應器中成功代替國外同類型產品使用，使用的鎧偶整支產品外徑為Ф6mm/15點整體多點式鎧裝熱電偶。
技術參數表
| 熱電偶 | 測溫元件 | 設計壓力 | 鎧裝外徑尺寸 | 使用溫度 | 外鞘材質 |
| K型 | 鎧裝整體多點式 2～24點 | <5MPa | Φ3 Φ4 Φ5 Φ6 Φ8 Φ10 | 0～600℃ | 321 316 |
| 0～800℃ | Inconel600 GH3030 |
整體多點式鎧裝熱電偶選型表
| WR | 多點式鎧裝熱電偶 | |||||||
| 代號 | 熱電偶種類 | |||||||
| P | 鉑銠10一鉑，分度號S | |||||||
| N | 鎳鉻一鎳硅，分度號K | |||||||
| E | 鎳鉻一康銅，分度號E | |||||||
| F | 鐵一康銅，分度號J | |||||||
| C | 銅一康銅。分度號T | |||||||
| 代號 | 熱電偶結構形式 | |||||||
| K | 鎧裝熱電偶 | |||||||
| 代號 | 測溫點數 | |||||||
| 2 | 測量點為2個 | |||||||
| 3 | 測量點為4個 | |||||||
| *** | *** | |||||||
| 24 | 測量點為24個 | |||||||
| 代號 | 固定裝置形式 | |||||||
| 1 | 無固定裝置 | |||||||
| 2 | 固定螺紋 | |||||||
| 3 | 卡套螺紋 | |||||||
| 4 | 固定法蘭 | |||||||
| 代號 | 接線盒形式 | |||||||
| 3 | 防水式接線盒 | |||||||
| 4 | 防爆式接線盒 | |||||||
| 代號 | 測量端形式 | |||||||
| 2 | 接地式 | |||||||
| 3 | 絕緣式 | |||||||
| DDD | 鎧裝整體多點式 | |||||||
| WR | N | K | 20 | 2 | 3 | 2 | DDD | WRNK-20/2/3/2/DDD |

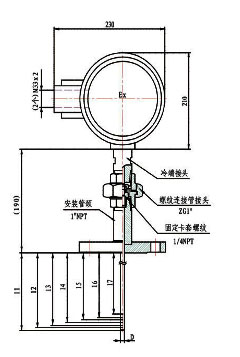

外形結構圖
