冶金吹氣式熱電偶
吹氣式熱電偶的結構原理是在熱電偶與外保護管之間構成流動氣體回路，通過注入一定的惰性氣體，以排除或減少高溫條件下還原氣體的滲入對熱電偶的影響，從而延長熱電偶的壽命和保證熱電偶溫度測量的準確性 。
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
冶金吹氣式熱電偶概述
該熱電偶是我公司針對冶金行業定型生產的產品。吹氣式熱電偶的結構原理是在熱電偶與外保護管之間構成流動氣體回路，通過注入一定的惰性氣體，以排除或減少高溫條件下還原氣體的滲入對熱電偶的影響，從而延長熱電偶的壽命和保證熱電偶溫度測量的準確性
。該熱電偶外護管為GH3039合金。
吹氣式熱電偶主要技術指標
型 號：WRST-□□□Q
分度號：K型
測量范圍0-1100℃
S型 測量范圍0-1300℃
R型 測量范圍0-1300℃
誤 差：K型
B ±2.50℃或±0.75%t
S型 B ±1.50℃或±0.25%t
R型 B
±1.50℃或±0.25%t
精 度：K型 2級
S型 2級
R型
2級
進氣壓力：0.1MPa
氣體介質：氨氣或氬氣
吹氣式熱電偶產品型號表示
| W | 溫度儀表 | ||||||||
| R | 熱電偶 | ||||||||
| 代號 | 感溫元件材料 | ||||||||
| K | 鎳洛-鎳硅 | ||||||||
| S | S分度號|鉑銠10-鉑 | ||||||||
| R | R分度號|鉑銠13-鉑 | ||||||||
| 代號 | 偶絲對數 | ||||||||
| 無 | 單支 | ||||||||
| 2 | 雙支 | ||||||||
| 代號 | 安裝固定形式 | ||||||||
| 0 | 圓柱套；無固定裝置 | ||||||||
| 1 | 無固定裝置 | ||||||||
| 2 | 固定螺紋連接 | ||||||||
| 4 | 固定法蘭連接 | ||||||||
| 5 | 大空腔接線盒 | ||||||||
| 代號 | 保護管外徑 | ||||||||
| 0 | Φ16保護管 | ||||||||
| 1 | Φ20保護管 | ||||||||
| Q | 吹起型 | ||||||||
※選型舉例1：WRS-450Q
S分度號吹氣式熱電偶，法蘭安裝（法蘭為DN80
PN1.6，不銹鋼法蘭），熱電偶外徑為Ф16mm，熱電偶外護管材質為GH3039，內裝鎧裝熱電偶芯子，熱電偶接線盒為大空腔接線盒，總長L*插深l=1000*850mm
※選型舉例2：WRK-250Q
K分度號吹氣式熱電偶，M27×2螺紋安裝，熱電偶外徑為Ф16mm，熱電偶接線盒為大空腔接線盒，內裝鎧裝熱電偶芯子,總長L*插深l=700*550mm
吹氣式熱電偶產品結構示意

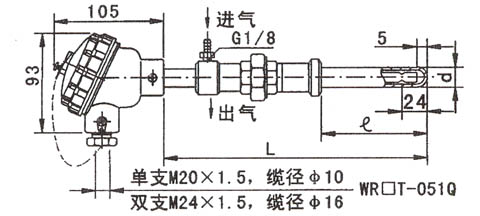

1、WR□T-051Q吹氣式熱電偶產品結構示意圖

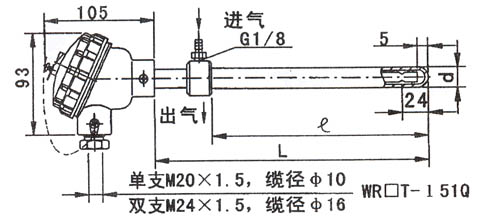

2、WR□T-151Q吹氣式熱電偶產品結構示意圖

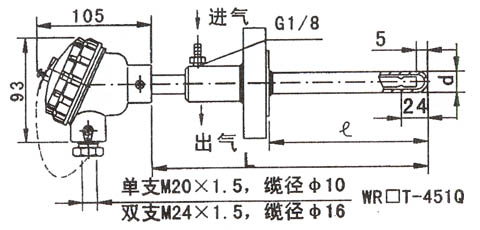

3、WR□T-451Q吹氣式熱電偶產品結構示意圖

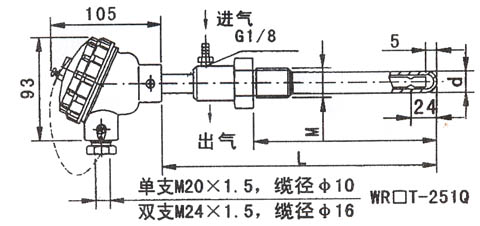

4、WR□T-251Q吹氣式熱電偶產品結構示意圖
