鎢錸快速熱電偶
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description

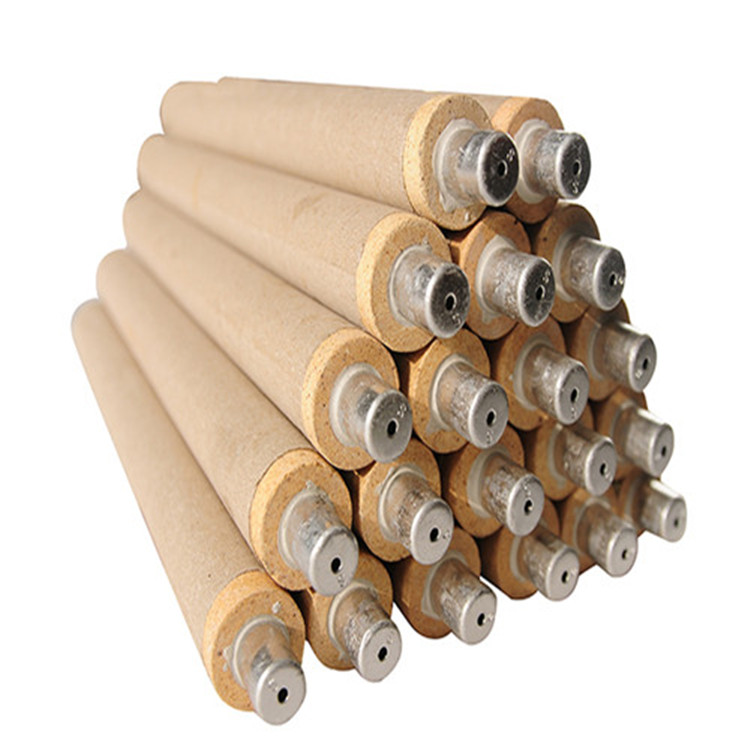

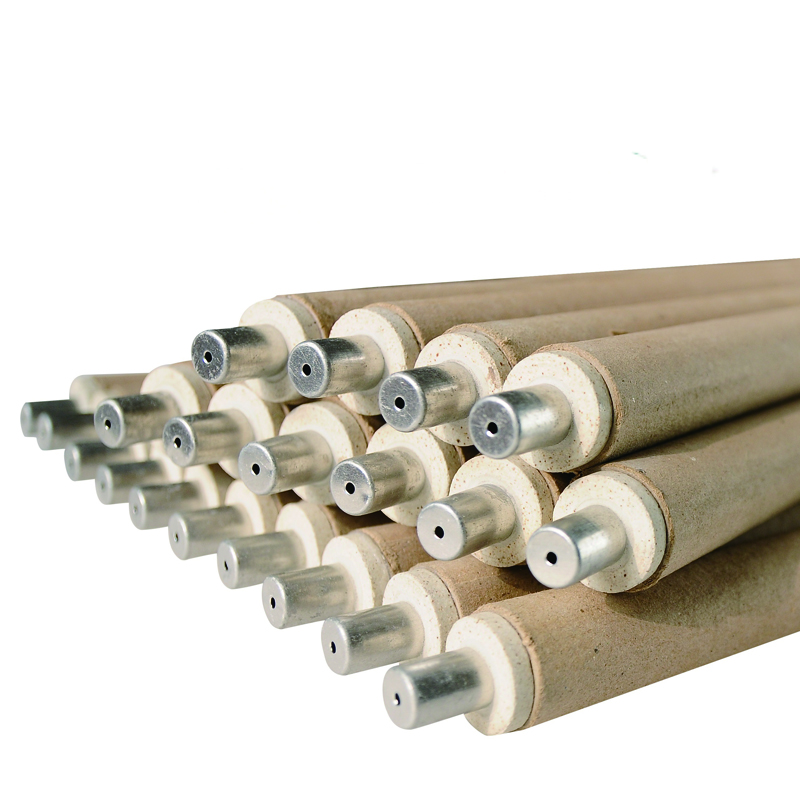

鎢錸快速熱電偶
快速測溫熱電偶用于測量鋼水及高溫熔融金屬的溫度，是一次性消耗式熱電偶。能提供準確溫度，是提高鋼材質量的必備產品。
快速熱電偶原理
測溫原理是基于金屬熱效應；由兩根不同材質的金屬導線組成回路，即構成熱電偶。測溫熱電偶有兩個接點；一端接觸金屬溶液稱為熱端（工作端）另一端鏈接二次儀
表，稱為冷端（參考端）當熱端和冷端存在溫差時，熱電偶回路中就產生相應的熱電動勢，根據熱電勢的大小，就可以確定金屬溶液的溫度。
快速熱電偶結構
它主要由測溫偶頭與大紙管構成，偶頭主要有正負極偶絲焊接在補償導線上，補償導線穿嵌在支架上，支架外套有小紙管，偶絲以石英管支撐和保護，石英管外裝有防
渣帽，全部零組件集中裝入泥頭中并以耐火填充劑粘合成一體，而不可拆卸，故為一次性使用。
技術參數
| 名 稱 | 分度號 | 型 號 | 測溫范圍 | 允 差 | 回路電阻 | 絕緣電阻 |
| 鎢錸3-鎢錸25 | W | KW-602 | 0-1800℃ | ±7℃ | <3Ω | ≥500MΩ |
| KW-604 |
長度：300;500;600;850;1000mm.
使用方法
根據測量的對象和范圍，選擇適當長度的保護管和測溫槍。把快速熱電偶裝在測溫槍上，使二次儀表指針或數顯儀表回零，這說明接觸良好，可以進行測量。
快速熱電偶插入鋼水深度以爐的大小確定，一般以300-500mm為宜，測量時不要測到爐壁或鋼渣上，做到快、準、穩，當二次儀表得到結果或響鈴時，應立即提槍，
否則容易燒毀測溫槍。測溫槍從爐內提出后，取下用過的熱電偶，并裝上新的熱電偶，停頓幾分鐘，準備下次測量，不得連測連拆，否則造成儀表測溫溫差波動。
鉑銠快速熱電偶
鉑銠快速測溫熱電偶，技術先進，質量穩定優良，不僅廣泛用于國內各大鋼廠，而且還出口到國外。
一、引用標準
1.產品標準：YB/T163-1999（消耗式快速測量金屬熔體溫度用熱電偶）。
2. 偶絲標準：S型：GB/T3772-98 R型：GB/T1598-98 B型：GB/T2902-98
3. 補償導線標準：GB/T4989-94（S型.R型熱電偶補償導線）
二．產品名稱型號及技術參數：
| 名 稱 | 分度號 | 型 號 | 溫度上限 | 允 差 | 回路電阻 | 絕緣電阻 |
| 鉑銠10—鉑 | S | KS—602 | 1650℃ | ≤±5℃ | <3Ω | ≥500MΩ |
| KS—604 | ||||||
| 鉑銠13—鉑 | R | KR—602 | 1650℃ | ≤±5℃ | <3Ω | ≥500MΩ |
| KR—604 | ||||||
| 鉑銠30-鉑銠6 | B | KB—602 | 1800℃ | ≤±5℃ | <3Ω | ≥500MΩ |
| KB—604 |
三．產品長度：
偶頭：500;600;850;1000m
鎢錸熱電偶絲
一 、鎢錸熱電偶絲特性：
鎢錸熱電偶絲的熔點：為3120—3360℃，最高可以使用到3000℃，它是最耐高溫的金屬熱電偶。它具有熱電勢高，靈敏度高，不溶解于任何獨立的酸，原料在中國儲量
豐富，價格便宜等優點。
二、產品標準號：
1、JB/T9496-99鎢錸熱電偶補償導線。
2、 JB/T9497-99鎢錸熱電偶絲及分度表(等效采用美國ASTME696-84) 標準.
3、JJG576-88工作用鎢錸熱電偶檢定規程.
4、 JB/T5401-91快速測量鋼液溫度用鎢錸熱電偶絲.
5、JB/T5402-91快速測量鋼液溫度用鎢錸熱電偶絲,熱電動勢測試方法.
三、產品名稱及分度號:
1、名稱: 鎢錸3-鎢錸25 ; 鎢錸5-鎢錸26.
2、分度號: WRe3- WRe25(D型); WRe5- WRe26(C型).
四、產品的等級、規格、使用溫度范圍、允差：
| 等 級 | 規 格 | 使用溫度范圍 | 允 差 |
| 特 | 0.1 | 1400-1800℃ | ≤±0.128﹪t |
| Ⅰ | 0.1,0.25,0.5 | 1200-1800℃ | ≤±0.25﹪t |
| Ⅱ | 0.1,0.25,0.5 | 1200-1800℃ | ≤±0.50﹪t |
| Ⅲ | 0.25,0.5 | 400-2300℃ | ≤±1﹪t |
五、鎢錸熱電偶絲的絕緣材料：
1、高純氧化鋁（AL2O3）可在1800℃以內使用。
2、氧化釔（YO2）可在2000℃以內使用。
3、氧化鈹（BeO）可在2100℃以內使用，但鈹高溫蒸氣有毒。
4、氧化釷（ThO2）可在2300℃以內使用，但釷有弱防射性。
六、鎢錸熱電偶絲的外保護管：
1、鉭管（Ta）在2480℃以內真空中使用。
2、鉬管（Mo）在2300℃以內真空氫氣及惰性氣氛中使用。
二硅化鉬管（Mosi2）或鉬管表面硅化涂層在1600℃以內的空氣及某些腐蝕介中長期使用。
快速熱電偶測溫槍、及測溫槍頭
測溫槍頭中插頭芯的正．負極其引線均采用補償型，即相應的補償導線材料制作，故又分為SC（RC）型，BC型和WC3/25型。分別配用于鉑銠10—鉑（鉑銠13—鉑），鉑
銠30 —鉑銠6和鎢錸3-鎢錸25快速測溫熱電偶。測溫槍的外徑為Φ16mm（特殊尺寸定做），長度為1米—4．5米。
熱電偶補償導線
補償導線標準執行：GB/T4989-94（S．R型熱電偶）
JB/T9496-99（WRe3/25熱電偶）(WRe5/26熱電偶)
補償導線的熱電特性：
| 補償導線型號 | 配熱電偶分度號 | 100℃電勢標稱值uv | 200℃電勢標稱值uv | 允 差 | 材 料 | ||
| 精密級 | 普通級 | 正級 | 負級 | ||||
| SC RC | S R | 645 | 1440 | ±10uv | ±60uv | Cu | Cu—Ni |
| WC3/25 | WRe3/25 | 1145 | 2602 | ±20uv | ±48uv | Cu | Cu—Ni |
| BC | B | Cu | Cu | ||||
| WC5/26 | WRe5/26 | 1451 | 3089 | ±51uv | Cu | Cu—Ni | |
補償導線規格：
快速熱電偶用0.4 x1.0毫米,一般用線芯1.0平方毫米，外徑 5.1 x8.0毫米，耐熱用線芯1.0平方毫米，外徑3.1 x5.6毫米。
鋼水取樣器
鋼水取樣器可實現鋼水快速取樣，型號：1．KQY—01，內有脫氧劑。2．KQY—02，內無脫氧劑。取出樣品尺寸為Φ32.5x13mm,內部充實，表面光滑，總長964 mm，
手柄紙管Φ32x17 mm。還配有磁性磨樣夾具，使用非常方便。
智能測溫儀
智能測溫儀，具有以下特點：
1、準確度高，穩定性好。有微機處理控制對電路進行零點，滿量程及冷端溫度自動校準。采用精密基準穩壓源，具有長期穩定性。軟件技術保證儀表準確可靠。
2、 抗干擾能力強
3、 采用LED超高亮度數碼管顯示。
4、功能齊全便于擴展，可配打印接口。
5、備有隔離的并行BLD碼輸出；或4-20mA（1-5V）模擬量輸出口。
6、內部主機板設有分度號轉換短路子，每臺表可配用2種不同分度號的熱電偶。
7、既可用于快速測溫又可用于連續測溫。
