橫河RAGN轉子流量計
RAGN轉子流量計專門用于持續測量液體和氣體。硼硅酸鹽玻璃計量管顏色分明，易于讀取刻度。RAGN標配內置316不銹鋼接頭和可選不銹鋼、鈦、PTFE或PVDF部件。
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
RAGN轉子流量計專門用于持續測量液體和氣體。硼硅酸鹽玻璃計量管顏色分明，易于讀取刻度。RAGN標配內置316不銹鋼接頭和可選不銹鋼、鈦、PTFE或PVDF部件。RAGN的連接部件可選擇NPT螺紋或法蘭材質。
流體從計量管的底部流向頂部，因此需要垂直安裝。實際流量如頂部的轉子位置所示，可直接從計量管上的刻度讀取數據。

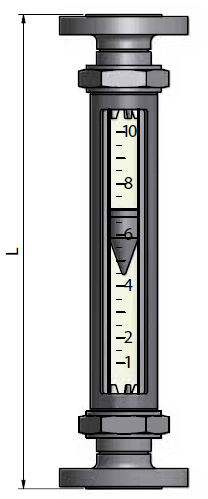

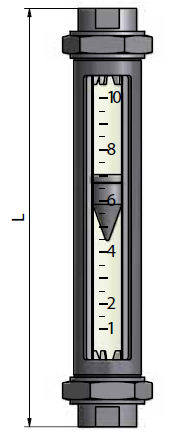

| 過程連接內徑 ?D | 尺寸“L”(毫米/英寸) | 法蘭型過程連接尺寸“L”(毫米/英寸) |
|---|---|---|
| 1/2" | 375 / 14.7 | 475 / 18.7 |
| 3/4" | 375 / 14.7 | 475 / 18.7 |
| 1" | 375 / 14.7 | 475 / 18.7 |
| 1 1/2" | 375 / 14.7 | 475 / 18.7 |
| 2" | 375 / 14.7 | 475 / 18.7 |
| 2 1/2" | 375 / 14.7 | 475 / 18.7 |
| 過程連接 | 材質：不銹鋼 | |
|---|---|---|
| 計量管 | 長度: 300 mm / 11.81" 材質: 硼硅酸鹽 (Duran 50) | |
| 轉子材質 | 液體：不銹鋼 氣體：PTFE | |
| 正常運行條件 | 最大16 bar / 232 PSIG 最大100°C / 212°F | |
| 測量量程 | 10:1 | |
| 測量精度 Acc. Directive VDI/VDE 3513, sheet 2 | 1.6% (qG=50%) | |
