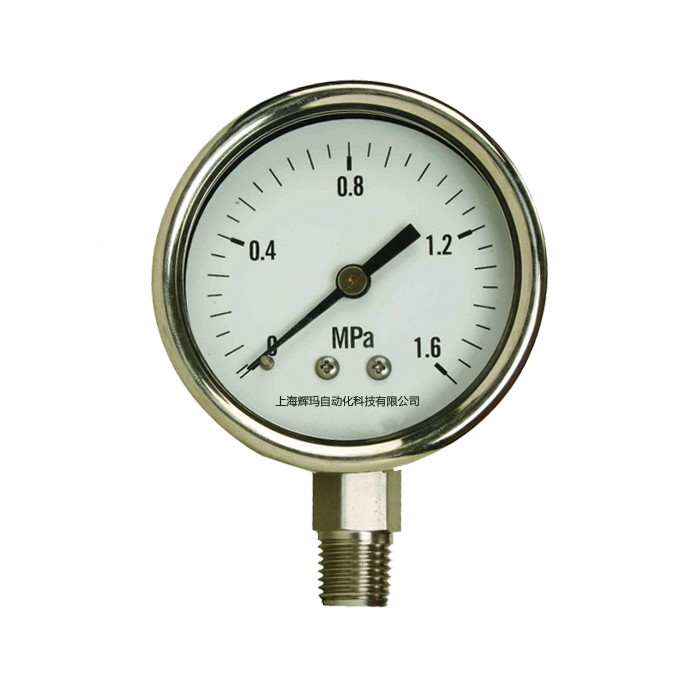

Y-BF/YJTF系列全不銹鋼壓力表
儀表由導壓系統(包括接頭、彈簧管、限流螺釘等)、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
一、概述
儀表由導壓系統(包括接頭、彈簧管、限流螺釘等)、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。對于在外殼內充液(一般為硅油或甘油)的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。
二、結構原理
儀表由導壓系統(包括接頭、彈簧管、限流螺釘等)、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。對于在外殼內充液(一般為硅油或甘油)的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。
三、主要技術參數
◆名稱、型號、刻度范圍、精度等級
名 稱 | 型 號 | 標度范圍（MPa） | 精確度等級 |
| 不銹鋼壓力表 | Y-60B-F | 0～0.1；0.16；0.25；0.4；0.6；1.0； 1.6；2.5；4；6；10；16；25；40；60； -0.1～0；0.06；0.15；0.3；0.5；0.9；1.5；2.4~60 | 2.5或1.6 |
| Y-100B-F | |||
| Y-150B-F | |||
| 耐震不銹鋼壓力表 | Y-60B-FZ | ||
| Y-100B-FZ | |||
| Y-150B-FZ | |||
| 軸向帶前邊不銹鋼壓力表 | Y-63B-F | ||
| Y-103B-F | |||
| Y-153B-F | |||
| 軸向帶前邊耐震不銹鋼壓力表 | Y-63B-FZ | ||
| Y-103B-FZ | |||
| Y-153B-FZ |
◆使用環境溫度：-25~70℃(外殼內充液)
-40~70℃(外殼內不充液)
◆溫度影響：不大于0.4%/10℃(使用溫度偏離20±5℃)
◆抗工作環境振動：V·H·4級(外殼內充液)
V·H·3級(外殼內不充液)
◆外殼防護等級：IP64
◆重量：0.2kg (Y-60B-F)
0.6kg (Y-100B-F)
1.0kg (Y-150B-F)
五、導壓系統及外殼材料
零件名稱 | 材料牌號 | |
Y-60B | Y-100B、Y-150B | |
接頭 | 0Cr18Ni9(304) | 0Cr17Ni12Mo2(316) |
彈簧管 | 0Cr18Ni9Ti(321) | 0Cr17Ni12Mo2(316) |
外殼 | 0Cr18Ni9 | |

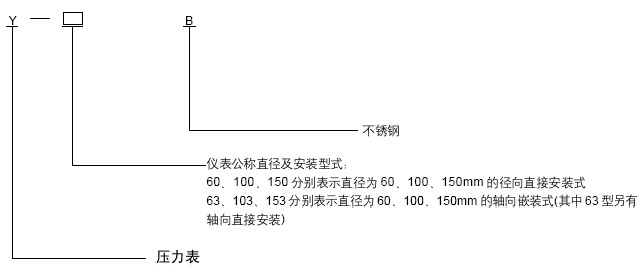

六、型號表示

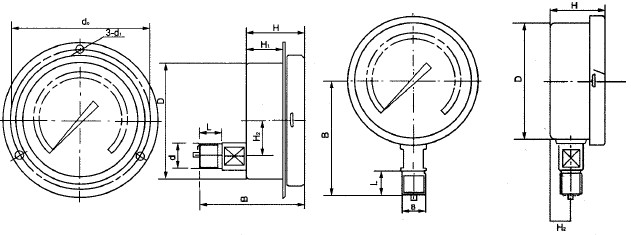

七、外形尺寸
| 型號 | D | B | d接頭螺紋 | L | d0 | d1 | H | H1 | H2 |
| Y-60B | φ60 | 55 | M14×1.5；1/4（NPT） | 14 | 35 | 13 | |||
| Y-63B | 65 | 76 | 4.5 | 35 | 22 | 0 | |||
| Y-100B | φ100 | 90 | M20×1.5； G3/8；3/8 1/2；1/2（NPT） 1/4；1/4（NPT） | 20 | 44 | 18 | |||
| Y-103B | 90 | 118 | 5.5 | 44 | 27 | 30 | |||
| Y-150B | φ150 | 120 | 44 | 18 | |||||
| Y-153B | 95 | 165 | 5.5 | 44 | 27 | 30 |
七、使用與訂貨須知
全不銹鋼耐震壓力表不適用于外界有氧、氯、硝酸和過氯化氫等強氧化劑環境
訂貨請說明名稱、型號及測量范圍
