SBW-644數顯壁掛式溫度變送器
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
產品介紹
644數顯壁掛式溫度變送器是一個兩線制變送器（即一對導線既是供電電源線，又是信號傳輸線），配接兩線制顯示表頭，它具有較強的負載能力，帶有非線性校正電路，可測量工業過程中－200～1800℃范圍內的各種介質的溫度，將溫度信號轉換成與溫度信號成線性的4～20mADC電流輸出信號，送顯示、調節記錄儀表、PLC或DCS系統進行集散控制。
技術參數
1、基本精度:±0.5﹪(含冷端溫度補償)
2、工作電壓:24VDC
3、負載能力：供電電壓為24V時，負載為0～250Ω；
4、環境溫度影響:每變化10℃,誤差小于標定量程的±0.1﹪
5、最大電源電壓變化范圍:±0.05﹪
6、最大負載變化影響:±0.05﹪
環境溫度:-25℃～+70℃
相對濕度:﹤85﹪
環境振動頻率:﹤60Hz位移幅度:﹤0.14㎜
為了滿足各類不同用戶的需求,將溫度變送器的量程范圍進行了分檔,以供用戶參考。
分度號 量程分檔 ℃ 鉑銠30鉑銠6 B 800～1800 1200～1800 鉑銠10-鉑 S 0～1600 0～1400 600～1600 鉑銠13-鉑 R 0～1600 0～1400 600～1600 鎳鎘-鎳硅 K 0～1300 0～1000 0～800 0～600 400～1000 鎳鎘-康銅 E 0～800 0～600 0～500 0～400 0～300 鐵-康銅 J 0～600 0～400 0～300 0～200 0～100 銅-康銅 T -200～50 0～300 0～200 0～100 0～50 鉑電阻 Pt100 -200～50 -50～50 0～500 0～400 0～300 0～200 0～100 0～150 0～200 0～350 0～450 銅電阻 Cu50 -50～50 0～150 0～100 0～50傳感器名稱
型應用接線圖

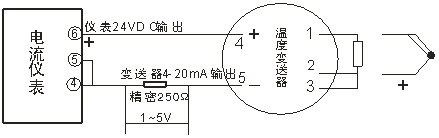

儀表有24VDC饋電輸出

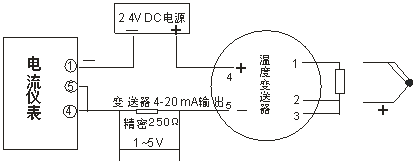

儀表無24VDC饋電輸出
注意事項：
1.變送器電源必須小于36VDC，絕對不能將高壓市電接入回路。
2.變送器組成的回路，負載電阻總和應在使用說明書規定的工作范圍內。
3.不同規格變送器模塊，顯示屏不能互換。
4.當安裝環境較差時（空氣流動差，溫度高），請采用高溫環境一體化溫度變送器。采用散熱裝置以降低工作環境溫度，提高可靠性。
5.變送器在運輸、安裝、使用中嚴禁撞擊、敲打等劇烈沖擊。
6.溫度變送器的標定是一個技術要求較高的工作，非專業人員、無標定用的儀器請不要隨便調節二個電位器，造成精度下降甚至不能正常工作。
7.標定時，由于二個電位器之間互相有影響，必須反復調零和調滿度。直到能滿足精度要求，標定工作才算完成。
常見故障分析
1.變送器輸出電流為27.3mA左右時，為熱電阻短路。
2.沒有電流輸出，為接線錯誤。
SBW-644數顯壁掛式溫度變送器常用規格型號
現場溫度變送器 SBW-644,PT100,0.5級,現場安裝帶顯示,輸出信號:4-20mA,DC24V,
0-100度
現場溫度變送器 SBW-644,PT100,0.5級,現場安裝帶顯示,輸出信號:4-20mA,DC24V, 0-100度
