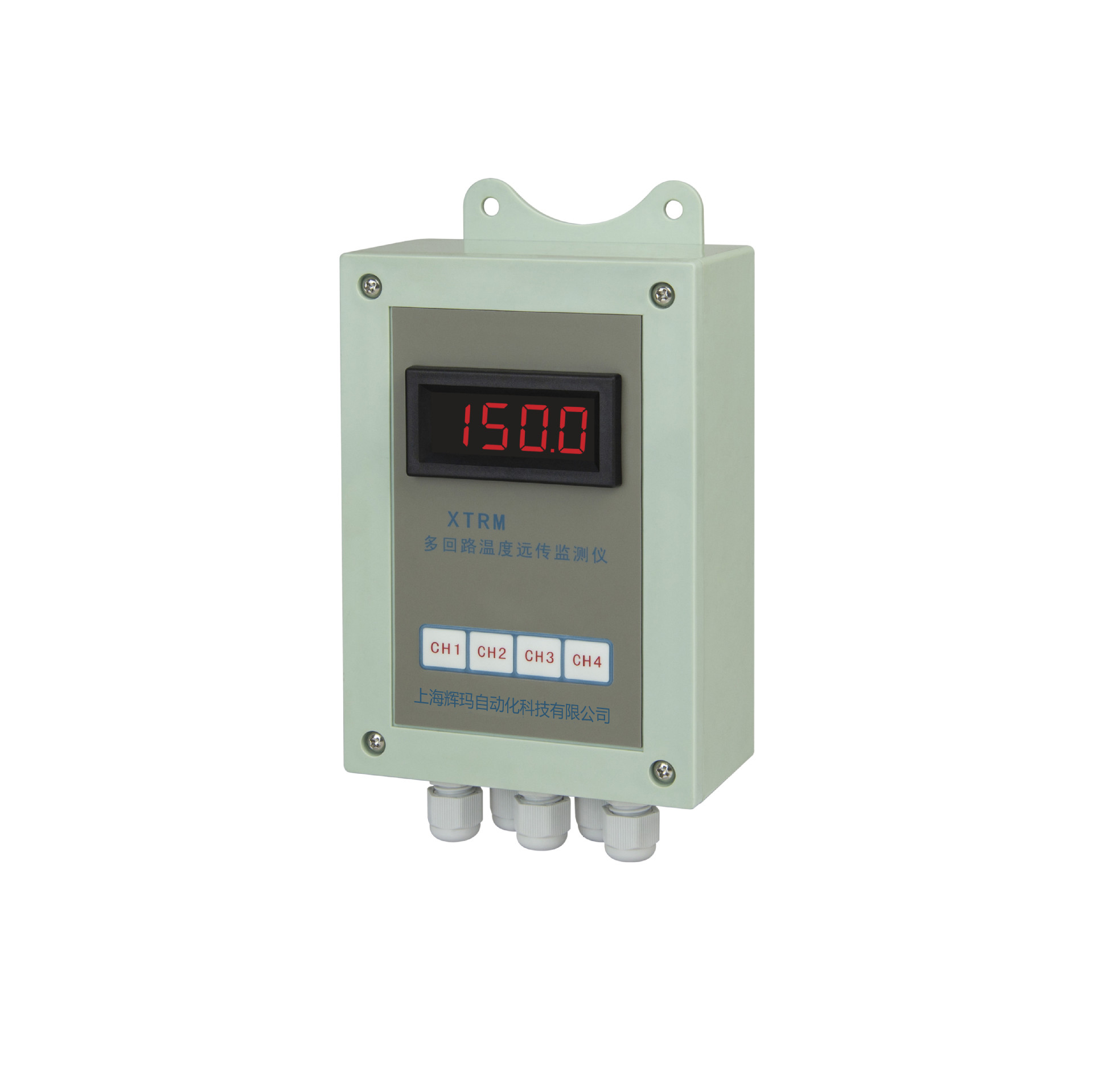

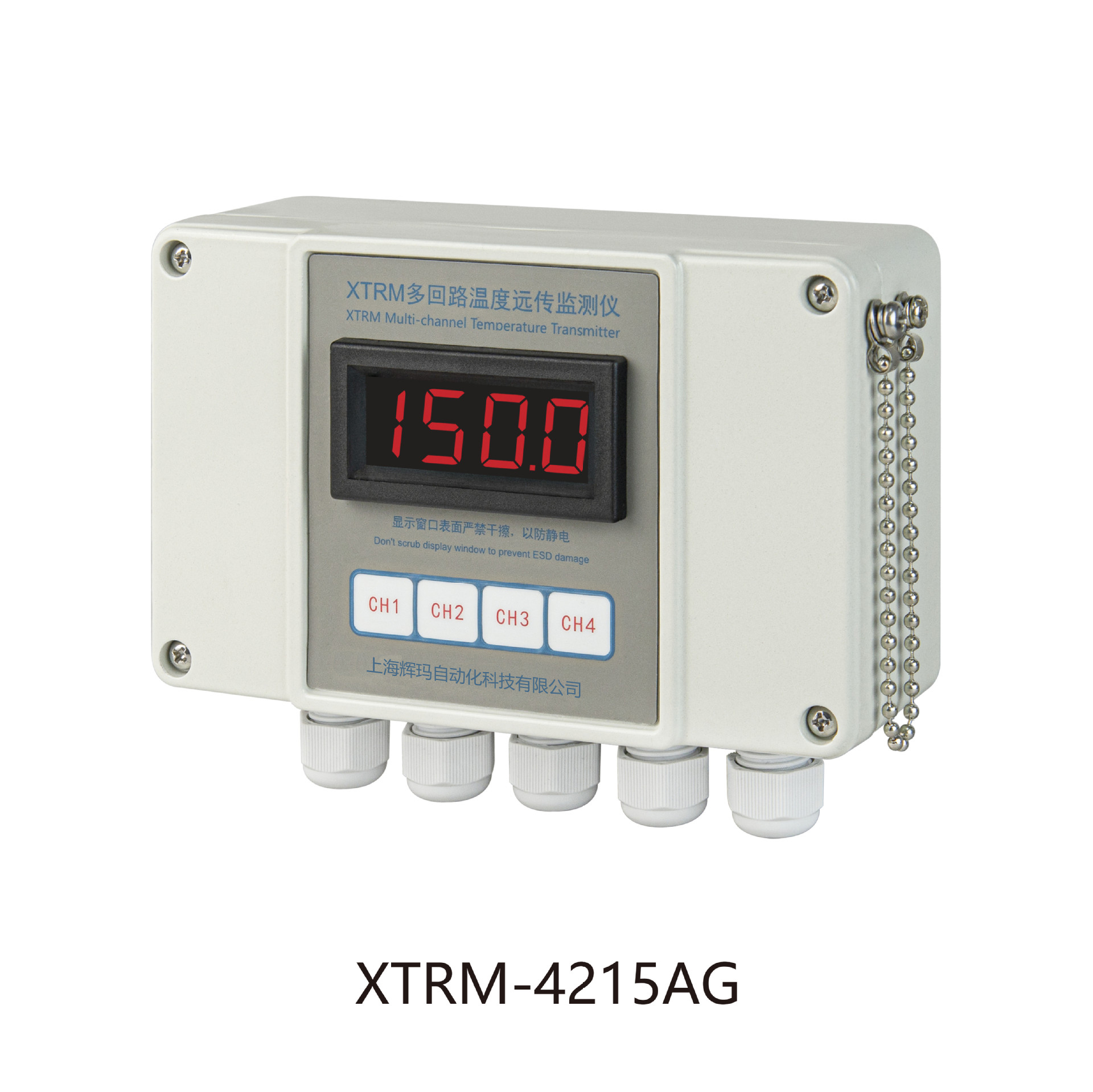

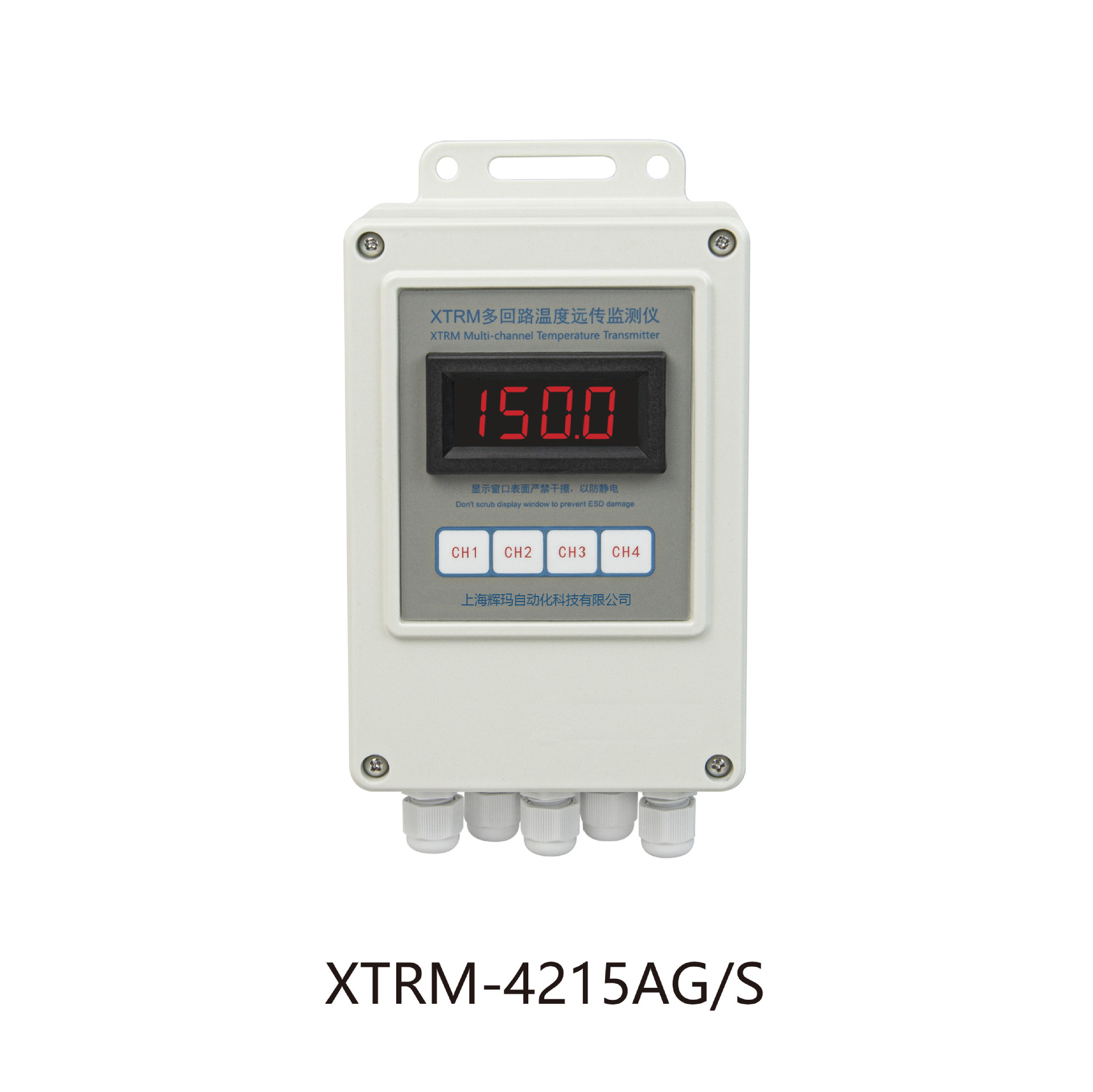

XTRM-4215四路溫度遠傳監測儀(水泥廠專用)
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
產品概述
XTRM系列二線制溫度遠傳監測儀采用低功耗高性能微處理器，高速16位A/D，對各種非線性溫度信號進行高精度的線性矯正并精準控制輸出。適用多種類型分度號的溫度傳感器。
XTRM系列溫度遠傳監測儀，能同事監測四回路溫度，高亮LED顯示被測回路中的最高點溫度，并以4~20mA標準電流信號輸出，用戶可通過面板上的按鍵任意查看其它回路的溫度。
XTRM系列溫度遠傳監測儀，輸入、輸出光電隔離具有高可靠性、強抗干擾性，廣泛應用于需要多點溫度測量、控制的各種場合。
技術指標
| 測量范圍 | 0~100℃、0~150℃、0~200℃（也可按用戶需要特殊訂貨） |
| 傳感器 | Pt100 |
| 測量點 | 2、3或4點 |
| 顯示方式 | 0.8英寸高亮度LED雙數碼顯示 發光二極管工作狀態顯示 1～4測量通道號顯示;通道屏蔽與鎖定功能顯示 |
| 基本精確度 | 0.5 級（二線制輸出信號） |
| 顯示精確度 | LED顯示器0.5級 |
| 輸出 | 4~20mA |
| 線性誤差 | <0.1% |
| 供電電壓 | DC 24V±2V |
| 環境溫度 | -25℃ ~+75℃ |
| 溫度漂移 | <0.025%/1℃ |
| 環境溫度 | -25℃～80℃ |
| 相對濕度 | ≤90% RH 避免強腐蝕氣體 |
| ***緣電壓 | 輸入與輸出間 500VAC |
| 防護等級 | IP65（鋁合金外殼）IP62（塑料外殼） |
| 參數設定 | 面板輕觸式按鍵數字設定 參數設定值斷電后***保存 參數設定值密碼鎖定 |
| 保護方式 | 電源欠壓自動復位 工作異常自動復位 |
型譜表
| 型 號 | 代 碼 | 說 明 | ||||
| XTRM | － □ - □ - □ - □ - □ | |||||
| 輸入信號 | □ | R：熱電阻 T: 熱電偶 | ||||
| 通道數 | □ | 通道數2-4 | ||||
| 外型 | □ | H: 橫式 S: 豎式 | ||||
| 外殼材質及防護等級 | □ | P: 塑料 IP62 A: 鋁合金IP65 | ||||
| 是否帶隔離 | □ | G: 隔離 空:不隔離 | ||||
儀表結構及尺寸

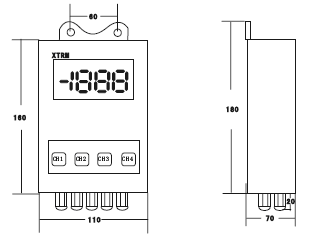

ABS 塑料墻掛式外殼，長為 160mm，寬為 110mm，高為 70mm
本儀表主要用于多點溫度測量監視以及需要報警的各種場合。由于儀表采用 SMT 工藝等技術，儀表的穩定性、可靠性和抗干擾性能比較過去有了明顯的提高，在生產現場能有效抑制對講機的干擾。
產品用途
1、回轉密托輪油溫
2、密小齒輪油箱油溫
3、生料磨進出口軸承溫度
4、煤收塵器灰斗溫度
5、煤粉盒溫度
6、生料磨主電機繞組溫度
7、生料磨主電機軸承溫度
8、生料排風機電機定子溫度
9、高溫風機繞組溫度
10、高溫風機軸承溫度
儀表結構
電氣連接

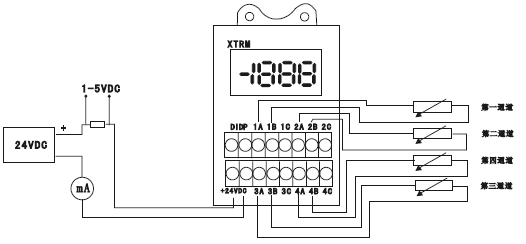

◆儀表與外部PT100熱電阻的接線需打開儀表蓋以后進行，PT100熱電阻相連接。指示儀表、記錄儀表，調節器等能夠與電源串聯在輸出回路，輸出電流正比于溫度的變化，但***立于電源的變化，其應用原理如下圖所示：

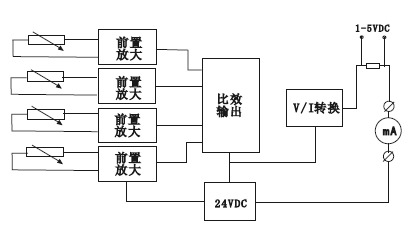

◆自熱電阻傳感器的測量信號通過前置放大器放大，然后被比較輸入電路（選擇高溫信號）或選點輸入電路選中某一路信號，該信號通過電壓/電流（V/I）轉換單元將放大器的輸出電壓變為4-20A恒定電流輸出，原理方框圖如下圖所示：
儀表使用說明
開機后需預熱10分鐘，儀表的安裝應該盡量靠近測量點，這樣可以充分利用二線制的如下優點：
1.高的抗干擾能力，因為信號是在高電平情況下傳送，達到抑止噪聲和干擾的作用。
2.簡單的布線，即儀表從現場控制室采用雙絞導線連接就可以了，降低了布線的成本。
◆輸入采用熱電阻時，為了避免測量誤差，傳感器的引線電阻必須保證一定的數值，這里對于每一個Pt100的傳感器，引線電阻固定為0.35Ω、0.35Ω相應導線的截面和長度如下所示：
導線長度 | 截面積 |
2×15m | 1.5mm |
2×10m | 1.0mm |
◆也可以取任何截面積的導線，但引線總電阻必須確保為0.35Ω。否則將會產生引線誤差，例每變化0.38Ω引線電阻將引起1℃的溫度誤差。輸入采用熱電偶時，輸入端與熱電偶的連接必須采用相應的補償導線，輸入端的引線需考慮對外磁場的屏蔽。
◆儀表負載電阻RL的大小，取決于儀表的顯示方式，電源電壓、電源紋波VR的大小和是否采用輸入輸出隔離有關。
