WSS工業用雙金屬溫度計
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
本廠生產的雙金屬溫度計其保護管、節頭、鎖緊螺紋栓等均采用1Cr18Ni9Ti材料，表殼采用鋁板拉伸成型經切削加工表面黑色電泳處理，表蓋與表盒采用環型雙層橡膠圈螺紋密封鎖緊結構，故儀表整體防水防腐性能良好，徑向型儀表采用彎管型結構，外型新穎、輕巧、美觀與眾不同。
雙金屬溫度計是一種測量中低溫度的現場檢測儀表。可以直接測量各種生產過程中的-80℃-+500℃范圍內液體蒸汽和氣體介質溫度。
雙金屬溫度計是用于測量中、低溫的現場檢測儀表，可以用來直接測量氣體和液體的溫度。與玻璃水銀溫度計相比具有無汞害、易讀數、牢固耐用等優點。
特點
現場顯示溫度，直觀方便；安全可靠，使用壽命長；多種結構形式，可滿足不同要求
工作原理
雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出熱電勢所應的溫度值。
主要技術參數
產品執行標準：JB/T8803-1998；GB3836-83
標度盤公稱直徑：60、100、150
精度等級：1.0、1.5
熱響應時間：≤40s
防護等級：IP55
角度調整誤差：角度調整誤差應不超過其量程的1.0％
回差：溫度計回差應不大于基本誤差限的絕對值
重復性：溫度計重復性極限范圍切應不大于基本誤差限絕對值的1/2
測溫范圍
| 測 溫范 圍℃ | 適應范圍 | |
| 工業、商業 | 實驗室、小型 | |
| -80-+40℃ | √ | √ |
| -40-+80℃ | √ | √ |
| 0-50℃ | √ | √ |
| 0-100℃ | √ | √ |
| 0-150℃ | √ | √ |
| 0-200℃ | √ | √ |
| 0-300℃ | √ | √ |
| 0-400℃ | √ | √ |
| 0-500℃ | √ | √ |
正常工作大氣條件
| 工 作 場 所 | 溫度℃ | 相 對 溫 度 ％ |
| 掩 蔽 場 所 | -25℃-+25℃ | 5-100 |
| 戶 外 場 所 | -40℃-+85℃ | 5-100 |
測量端形式

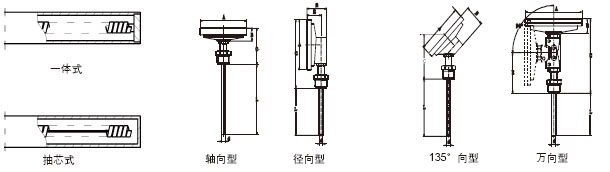

外形尺寸
| 形 式 | A | B | C | E | L | D |
| 軸向型 | 65 | 23 | 73 | - | 75 | Φ6 |
| 105 | 23 | 73 | - | |||
| 155 | 23 | 73 | - | |||
| 徑向型 | 65 | 50 | 110 | 34 | ||
| 105 | 50 | 110 | 34 | |||
| 155 | 50 | 110 | 34 | |||
| 135°向型 | 105 | 23 | 85 | - | ||
| 155 | 23 | 85 | - | |||
| 萬向型 | 105 | 23 | 178 | 120 | ||
| 155 | 23 | 178 | 120 |

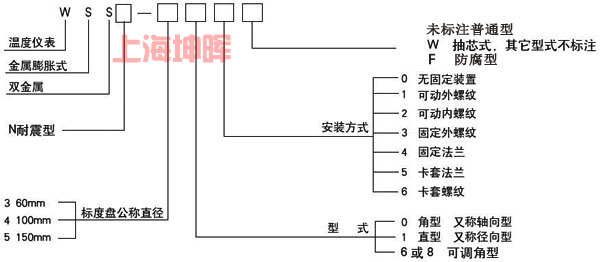

型號選型
安裝固定形式
可動外螺紋接頭
| M | H | SW | d |
| M16×1.5 | 12 | 18 | Φ6 Φ8 Φ10 |
| M20×1.5 | 16 | 22 | |
| M27×2 | 20 | 30 18 | |
| NPT1/4 | 15 | ||
| NPT1/2 | 19 | 22 | |
| NPT3/4 | 25 | 30 |
可動內螺紋管接頭
| M | H | SW | d |
| M16×1.5 | 12 | 18 | Φ6 Φ8 Φ10 |
| M20×1.5 | 16 | 22 | |
| M27×2 | 20 | 30 | |
| NPT1/4 | 15 | 18 | |
| NPT1/2 | 19 | 22 | |
| NPT3/4 | 25 | 30 |
固定螺紋接頭
| M | H | SW | d |
| M16×1.5 | 12 | 18 | Φ6 Φ8 Φ10 |
| M20×1.5 | 16 | 22 | |
| M27×2 | 20 | 30 | |
| NPT1/4 | 15 | 18 | |
| NPT1/2 | 19 | 22 | |
| NPT3/4 | 25 | 30 |
卡套螺紋接頭
| M | H | SW | d |
| M12×1.5 | 15 | 19 | Φ6 |
| M16×1.5 | 15 | 22 | Φ8 |
| M20×1.5 | 16 | 24 | Φ10 |
卡套法蘭接頭
| D | D0 | D1 | SW | d0 | d |
| Φ60 | Φ42 | Φ24 | Φ22 | Φ9 | Φ8 Φ10 |
固定法蘭
| D | D1 | D2 | H | d0 | d |
| Φ105 | Φ75 | Φ55 | Φ16 | Φ14 | Φ8 Φ10 |
軸向型雙金屬溫度計
| 型 號 | 測溫范圍℃ | 精度等級 | 保護管材料 | 規 格 | 安裝固定裝置 | |
| A | L | |||||
| WSS-300 | -80-+40℃
| 1．5 | 1Cr18Ni9Ti | Φ60 | 75 100 150 200 300 400 500 750 1000
| 無固定裝置 |
| WSS-400 | Φ100 | |||||
| WSS-500 | Φ150 | |||||
| WSS-301 | Φ60 | 可動外螺紋 | ||||
| WSS-401 | Φ100 | |||||
| WSS-501 | Φ150 | |||||
| WSS-302 | Φ60 | 可動內螺紋 | ||||
| WSS-402 | Φ100 | |||||
| WSS-502 | Φ150 | |||||
| WSS-303 | Φ60 | 固定螺紋 | ||||
| WSS-403 | Φ100 | |||||
| WSS-503 | Φ150 | |||||
| WSS-304 | Φ60 | 固定法蘭 | ||||
| WSS-404 | Φ100 | |||||
| WSS-504 | Φ150 | |||||
| WSS-305 | Φ60 | 卡套螺紋 | ||||
| WSS-405 | Φ100 | |||||
| WSS-505 | Φ150 | |||||
| WSS-306 | Φ60 | 卡套法蘭 | ||||
| WSS-406 | Φ100 | |||||
| WSS-506 | Φ150 | |||||
徑向型雙金屬溫度計
| 型 號 | 測溫范圍℃ | 精度等級 | 保護管材料 | 規 格 | 安裝固定裝置 | |
| A | L | |||||
| WSS-310 | -80-+40℃
| 1．5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | Φ60 | 75 100 150 200 300 400 500 750 1000
| 無固定裝置 |
| WSS-410 | Φ100 | |||||
| WSS-510 | Φ150 | |||||
| WSS-311 | Φ60 | 可動外螺紋 | ||||
| WSS-411 | Φ100 | |||||
| WSS-511 | Φ150 | |||||
| WSS-312 | Φ60 | 可動內螺紋 | ||||
| WSS-412 | Φ100 | |||||
| WSS-512 | Φ150 | |||||
| WSS-313 | Φ60 | 固定螺紋 | ||||
| WSS-413 | Φ100 | |||||
| WSS-513 | Φ150 | |||||
| WSS-314 | Φ60 | 固定法蘭 | ||||
| WSS-414 | Φ100 | |||||
| WSS-514 | Φ150 | |||||
| WSS-315 | Φ60 | 卡套螺紋 | ||||
| WSS-415 | Φ100 | |||||
| WSS-515 | Φ150 | |||||
| WSS-316 | Φ60 | 卡套法蘭 | ||||
| WSS-416 | Φ100 | |||||
| WSS-516 | Φ150 | |||||
萬向型雙金屬溫度計
| 型 號 | 測溫范圍℃ | 精度等級 | 保護管材料 | 規 格 | 安裝固定裝置 | |
| A | L | |||||
| WSS-480 | -80-+40℃ | 1．5 | 1Cr18Ni9Ti | Φ100 | 75 | 無固定裝置 |
| WSS-580 | Φ150 | |||||
| WSS-481 | Φ100 | 可動外螺紋 | ||||
| WSS-581 | Φ150 | |||||
| WSS-482 | Φ100 | 可動內螺紋 | ||||
| WSS-582 | Φ150 | |||||
| WSS-483 | Φ100 | 固定螺紋 | ||||
| WSS-583 | Φ150 | |||||
| WSS-484 | Φ100 | 固定法蘭 | ||||
| WSS-584 | Φ150 | |||||
| WSS-428 | Φ100 | 卡套螺紋 | ||||
| WSS-585 | Φ150 | |||||
| WSS-486 | Φ100 | 卡套法蘭 | ||||
| WSS-586 | Φ150 | |||||

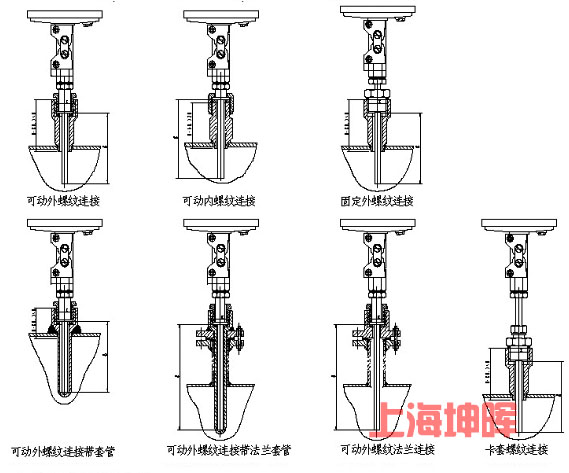

典型安裝方式
與工藝過程的連接形式有許多種，下列七種為常用的。工藝設備或管道上需配置相應的連接頭或法蘭。（連接頭本廠可配套供應）
雙僉屬溫度計安裝注意事項
①
對于連接形式為可動螺紋接頭的雙僉屬溫度計，應先把表頭置于需觀測的方位，再旋緊可動螺紋接頭（注意選用適合的墊片）
②
對于固定直螺紋接頭的雙全屬溫度計，可通過改變墊片厚度使表頭至觀測方向。對于帶固定錐形螺紋接頭的雙全屬溫度計，可通過改變螺紋上包復的密封膠帶的厚度來調整表頭至合適的方位。
③
對于帶卡套螺紋接頭的雙全屬溫度計，先將過程連接接頭旋緊，再把表頭置于需觀測的方位，并調整插入深度，然后旋緊卡套接頭。
④
建議雙僉屬溫度計配用外套管。
！ ！特別警示
①
嚴禁把表頭作為方向盤，強行扭轉表頭調整方向，因為會使溫度計損壞。
②
運輸、安裝、使用過程中應避免 強烈機械振動及跌落，以防損壞。
法蘭標準
采用法蘭連接，訂貨時請注明采用法蘭標準，公稱壓力、公稱直徑、密封面型式及法蘭材質。
我廠可配套采用下列標準的法蘭
國家標準
GB/T9112~9124-2000(PN0.25~25.0MPa DN10~100、PN2.0~42.0MPa DN15~100)
化工標準
HG20592~20635-97PN0.25~25.0MPa DN10~100、PN2.0~42.0MPa｛Class150~2500}
DN15~100)
石油化工標準 SH3406-91 PN1.0~42.0MPa DN15~100
機械行業標準 JB/T81-94
PN0.25~10.0MPa DN10~100
JB/T82-94 PN0.25~20.0MPa
DN10~100
美國標準 ASME/ANSI B16.5 ANSI 150~25001b 1/2-4
德國標準 DIN2512-2638
PN1.0~400bar DN10~100
日本標準 JIS-B2201-2217 PN2~63K DN10~100
