WSSX防爆雙金屬溫度計
防爆雙金屬溫度計（以下簡稱溫度計）是一種可用于爆炸性氣體環境測量中、低溫的現場測量和自動控制儀表。可用來直接測量氣體和液體的溫度， 并對被測介質的溫度變化進行自動控制或發出信號。
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
概述
防爆雙金屬溫度計（以下簡稱溫度計）是一種可用于爆炸性氣體環境測量中、低溫的現場測量和自動控制儀表。可用來直接測量氣體和液體的溫度，
并對被測介質的溫度變化進行自動控制或發出信號。本系列防爆雙金屬溫度計經儀器儀表防爆安全監督檢驗站（NEPS1)檢驗認可，
防爆安全性能符合GB3836.1-2000和GB/T3836.2-2000的有關要求.
結構和工作原理
溫度計是由外殼、接線盒、檢測元件、指示部分、電接觸組和調節裝置等組成。
溫度計由繞成螺旋形的熱雙金屬片作感溫元件，并裝在保護管內，一端固定，另一端（自由端）軸端裝有指針和動觸點。當溫度變化時，感溫元件自由端產生旋，：帶動指定觸點（上限定觸點或下限定觸點）接觸成斷開時，發出信號，達到控制和報警的目的。
主要技術參數
(1)電接點型式：上、下限觸點
(2)精確度等級：1.5級
(3)電氣參數：接點額定功率10VA
最高工作電壓220Va.c
接點最大工作電流0.7A
（作電壓推薦36V以下,但不宜小于12V,以保證觸點動作可靠）
(4)設定點誤差不超過基本誤差限的1.5倍
(5)
保護管公稱壓力：6.3MPa（靜壓）
(6)環境溫度：（-20~+40）℃
(7)檢測元件材質：1Cr18Ni9Ti
(8)防爆等級：ExdIICT4-CT6

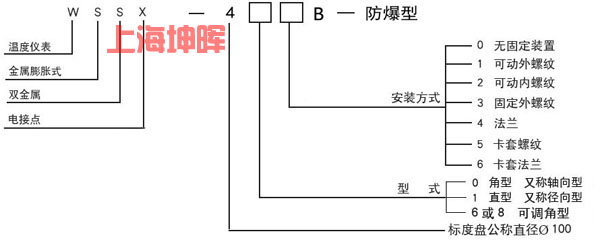

型號命名
型號及規格
| 型號 | 測溫范圍℃ | 精度等級 | 保護管材料 | 規 格 | 安裝裝置 |
| WSSX-410B | -80-+40 -40-+80 0-50 0-100 0-150 0-200 0-300 0-400 0-500 | 1.5 | 1Cr18NI9Ti 304 316 316L 哈氏C-276 H.AIIoyc-276 | 75 | 無固定裝置螺紋 |
| WSSX-480B | |||||
| WSSX-411B | 可動外螺紋 | ||||
| WSSX-481B | |||||
| WSSX-412B | 可動內螺紋 | ||||
| WSSX-482B | |||||
| WSSX-413B | 固定法蘭 | ||||
| WSSX-483B | |||||
| WSSX-414B | 固定螺紋 | ||||
| WSSX-484B | |||||
| WSSX-415B | 卡套螺紋 | ||||
| WSSX-485B | |||||
| WSSX-416B | 卡套法蘭 | ||||
| WSSX-486B |

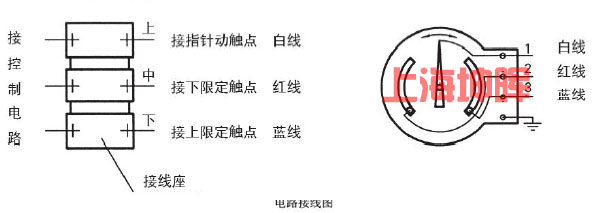

溫度計電路接線圖

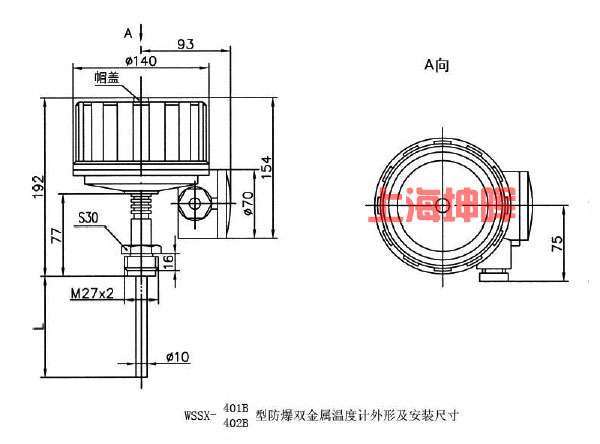

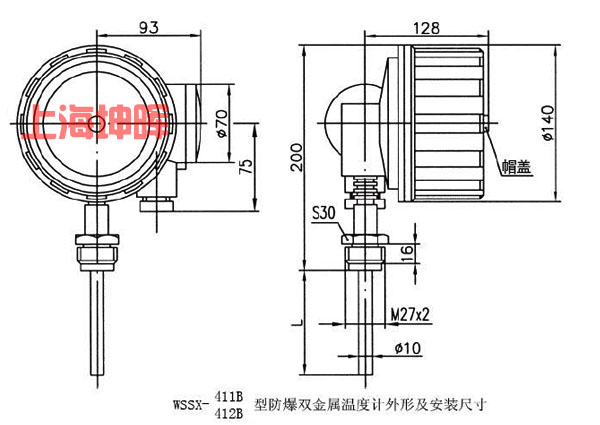

外形尺寸
